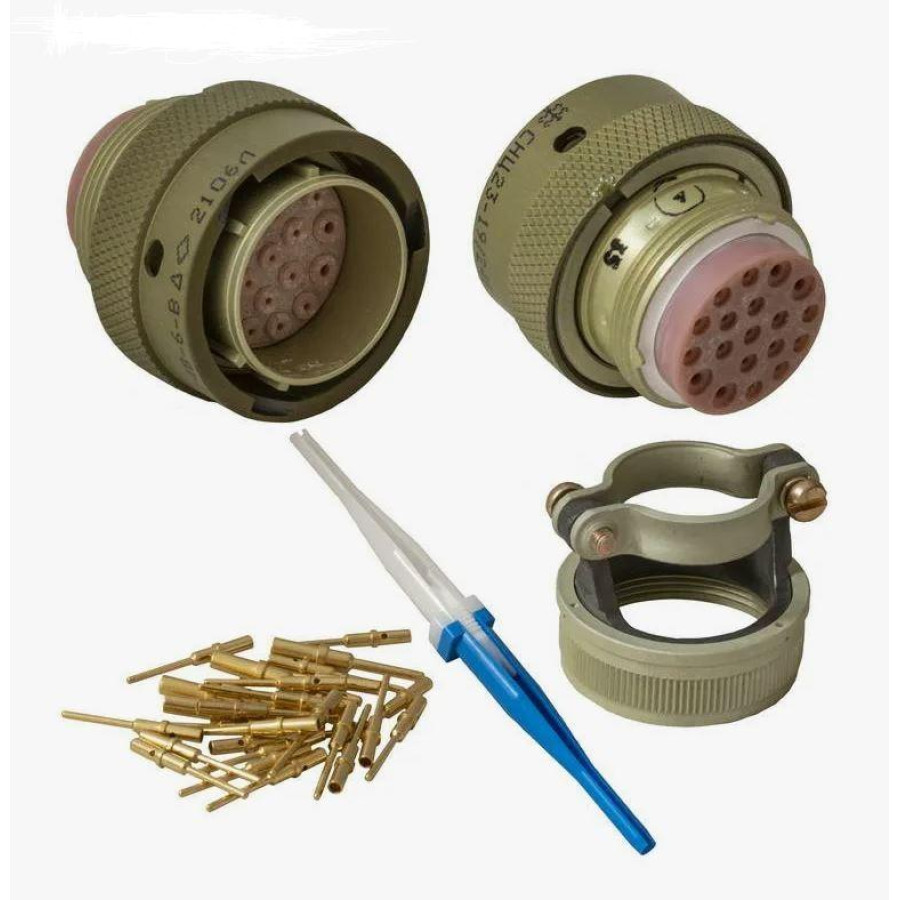

СНЦ23-19/24В-6-В — кабельная вилка цилиндрического соединителя серии СНЦ-23, предназначенная для внутреннего монтажа в жгуты и кабельные сборки. Исполнение «6» означает прямой металлический кожух, который защищает контакты от механических повреждений и обеспечивает экранирование. Разъём обеспечивает быстрое подключение/отключение 19 электрических цепей постоянного или переменного тока частотой до 3 МГц и напряжением до 700 В. Используется в измерительных приборах, бортовых системах, промышленных модулях и лабораторных стендах, эксплуатируемых в суровых климатических условиях. Совместима с розетками СНЦ23-19/24Р-6-⋅ и аналогами серий СНЦ27/28/29, ОНЦ-БГ-6.

Ключевые характеристики

• Количество контактов: 19

• Условный диаметр корпуса: 24 мм

• Тип части: вилка кабельная, прямой кожух (исполнение «6»)

• Максимальное рабочее напряжение: 700 В (ампл.)

• Допустимый ток на контакт: 5 А (Ø 1 мм) / 9 А (Ø 1,5 мм)

• Электрическое сопротивление контактов: ≤ 4 мОм / ≤ 2,5 мОм

• Сопротивление изоляции: ≥ 5000 МОм

• Количество циклов сочленения: ≥ 500

• Диапазон температур: –60 °С…+155 °С

• Вибрация: 1…5000 Гц, 400 м/с²

• Удар: одиночный 5000 м/с², многократный 1500 м/с²

• Покрытие контактов: золото

• Содержание драгметаллов: золото 0,178 г, серебро 0,282 г

• Степень защиты (в сборе): IP50

• Исполнение: В (всеклиматическое) по ГОСТ В 20.39.404-81
