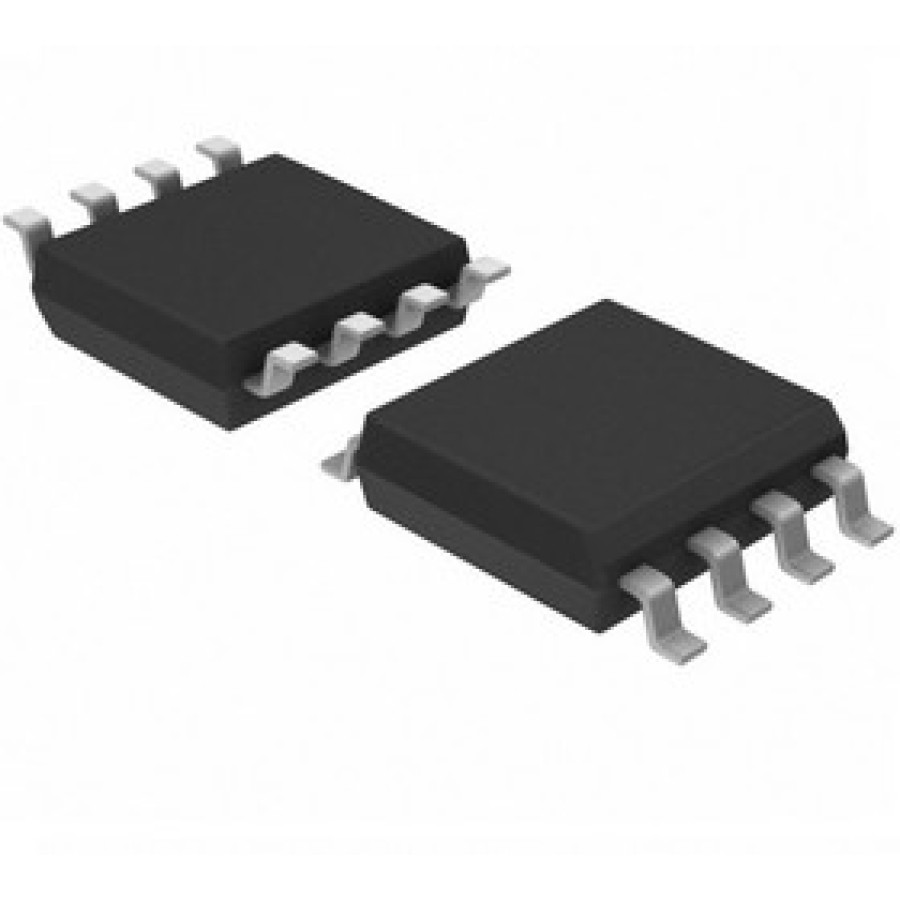

Микроконтроллер ATtiny13A-SU, корпус SOP-8
Микроконтроллер ATtiny13A-SU, корпус SOP-8
ATtiny13A-SU — это компактный, высокопроизводительный 8-битный микроконтроллер семейства tinyAVR RISC от Microchip Technology (ранее Atmel). Он разработан с акцентом на низкое энергопотребление (picoPower) и предназначен для приложений, требующих минимального количества выводов, но при этом обладающих достаточной вычислительной мощностью и периферией.
Суффикс "SU" в названии указывает на тип корпуса: SOIC-8 (Small Outline Integrated Circuit), который является 8-выводным корпусом для поверхностного монтажа (SMD/SMT). Этот корпус идеален для миниатюрных устройств, где экономия места на печатной плате критически важна.
Несмотря на свои крошечные размеры и всего 8 выводов, ATtiny13A-SU обладает впечатляющим набором функций:
-
Высокопроизводительная RISC-архитектура: Позволяет выполнять до 20 миллионов инструкций в секунду (MIPS) при тактовой частоте 20 МГц, выполняя большинство инструкций за один тактовый цикл.
-
Малый объем памяти: 1 КБ Flash-памяти для программ, 64 байта EEPROM для энергонезависимого хранения данных и 64 байта SRAM для оперативной памяти. Этого достаточно для множества простых, но функциональных задач.
-
Шесть программируемых линий ввода/вывода (I/O): Могут быть использованы как цифровые входы/выходы, а некоторые также имеют альтернативные функции.
-
Встроенный 10-битный аналого-цифровой преобразователь (ADC): С 4 каналами, что позволяет работать с аналоговыми датчиками.
-
Таймер/счетчик: Один 8-битный таймер/счетчик с двумя каналами ШИМ (PWM) для управления яркостью светодиодов, скоростью двигателей и т.д.
-
Встроенный аналоговый компаратор и сторожевой таймер (Watchdog Timer): Для повышения надежности и автономности системы.
-
Различные режимы сна (Sleep Modes): Позволяют значительно снизить энергопотребление, что критично для устройств с батарейным питанием.
-
Широкий диапазон рабочего напряжения: От 1.8 В до 5.5 В.
-
Встроенный калиброванный RC-генератор: Позволяет работать без внешнего кварцевого резонатора, что дополнительно экономит место и компоненты.
ATtiny13A-SU - это отличный выбор для компактных, экономичных и простых в реализации проектов, где требуется некоторая "умная" логика.
-
Производитель: Microchip Technology (ранее Atmel)
-
Серия: AVR® ATtiny (tinyAVR)
-
Ядро: 8-битное AVR RISC
-
Максимальная тактовая частота: 20 МГц
-
Производительность: До 20 MIPS (миллионов инструкций в секунду) при 20 МГц
-
Память программ (Flash): 1 КБ (1024 байта) In-System Self-programmable Flash
-
Циклы записи/стирания Flash: 10,000
-
Сохранность данных Flash: 20 лет при 85°C / 100 лет при 25°C
-
-
Энергонезависимая память данных (EEPROM): 64 байта
-
Циклы записи/стирания EEPROM: 100,000
-
-
Оперативная память (SRAM): 64 байта
-
Количество линий ввода/вывода (I/O): 6 программируемых линий
-
Аналого-цифровой преобразователь (ADC): 4 канала, 10-битное разрешение
-
Таймеры/Счетчики: Один 8-битный таймер/счетчик с предделителем и двумя каналами PWM
-
Последовательные интерфейсы: Поддержка SPI для внутрисистемного программирования (ISP)
-
Специальные функции микроконтроллера:
-
Power-on Reset (POR)
-
Программируемое детектирование пониженного напряжения (Brown-out Detection, BOD)
-
Внутренний калиброванный RC-генератор
-
Программируемый сторожевой таймер (Watchdog Timer, WDT)
-
Встроенный аналоговый компаратор
-
Отладочная система debugWIRE
-
Различные режимы сна: Idle, ADC Noise Reduction, Power-down
-
-
Диапазон рабочего напряжения (VCC): 1.8 В до 5.5 В
-
Рабочая температура: От −40∘C до +85∘C (Industrial Grade)
-
Ток потребления (типовой, при 1.8V):
-
Активный режим: 190 мкА (при 1 МГц)
-
Режим ожидания (Idle): 24 мкА (при 1 МГц)
-
Режим Power-down: <0.1μA
-
-
Корпус: SOIC-8 (8-выводной SOIC, обычно 0.209" или 5.30мм шириной), для поверхностного монтажа (SMD/SMT)
