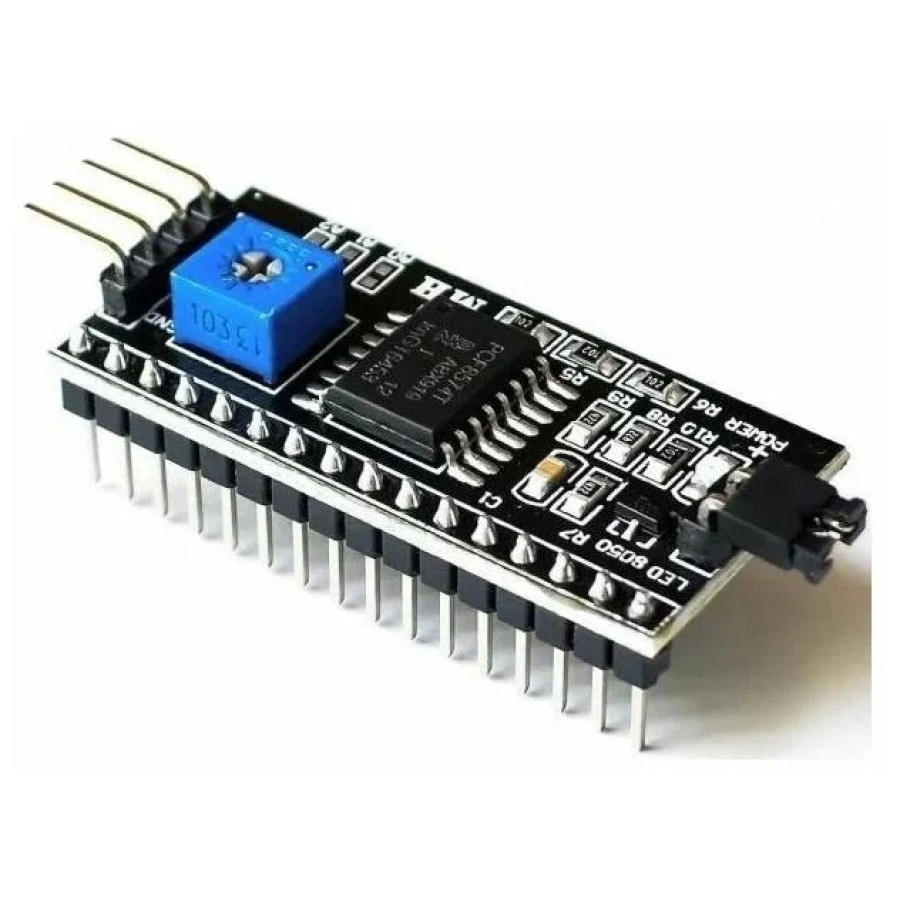

Это компактный модуль‑адаптер, который преобразует параллельный 4/8‑битный интерфейс популярных символьных LCD‑дисплеев (1602, 2004, 1604) в упрощённый последовательный I²C‑интерфейс по шине SDA/SCL. Благодаря этому удаётся сократить количество проводов от микроконтроллера с семи–восьми до двух, что значительно упрощает подключение и повышает аккуратность платы .

Устройство поддерживает напряжение питания от 2,5 В до 5 В, потребляет не более 6 мА, устойчиво работает при температурах от −20 °C до +70 °C . По умолчанию используется адрес 0x27 (PCF8574T), но возможна перенастройка через запаянные мосты (до 8 адресов) или прошивку, позволяя подключить до 8 модулей к одной I²C-шине .

Габариты — около 41,5 × 19 × 15 мм. В конструкцию входит пассивный потенциометр для ручной настройки контраста и джамперы/контакты для подключения подсветки .

Преимущества товара

• Снижение нагрузки на GPIO‑выводы — вместо 6–8 портов требуется лишь два I²C-контакта.

• Возможность каскадного подключения — до 8 адаптеров с разными адресами на одной шине, легко расширять систему дисплеями .

• Широкое напряжение питания — совместимость с уровнями от 2,5 до 5 В, подходит для различных микроконтроллеров .

• Удобная настройка — встроенный потенциометр для контраста, подсветка управляется джампером или программно.

• Компактная плата — малы габариты и вес (5–6 г), легко размещается на тыльной стороне дисплея.

• Простота интеграции — полностью совместим с популярной Arduino‑библиотекой LiquidCrystal_I2C и аналогами .
