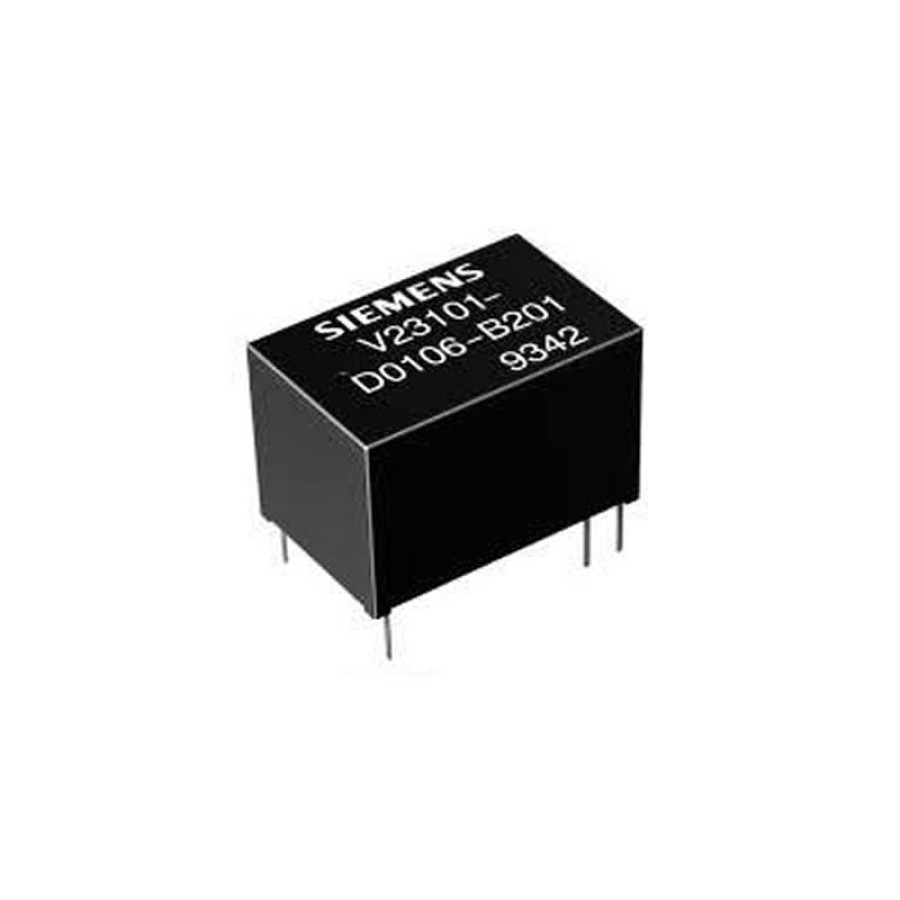

Миниатюрное сигнальное реле Siemens V23101-D0104-B201 от TE Connectivity (бывш. AXICOM) серии W11 предназначено для коммутации маломощных нагрузок в телекоммуникационном, измерительном и бытовом оборудовании. Один переключающий контакт (SPDT, 1 Form C) позволяет коммутировать ток до 3 А при напряжении до 125 V AC или 120 V DC. Катушка с чувствительным типом магнитной системы рассчитана на постоянное напряжение 6 V DC и потребляет всего 200 мВт, что особенно важно для портативных и энергоэффективных устройств. Корпус высотой 12,5 мм монтируется на печатную плату через стандартный 6-контактный вывод DIP (шаг 2,54 мм) и совместим с колодкой PSF-1. Контакты из сплава серебря-палладия покрыты защитным золотом для низкого переходного сопротивления и высокой усталостной прочности. Реле обеспечивает изоляцию 1 кВ между катушкой и контактами и стабильно работает в диапазоне температур –40…+85 °C.

Ключевые характеристики

• Производитель/линейка: TE Connectivity (AXICOM)

• Модель: V23101-D0104-B201, серия W11

• Тип: чувствительное миниатюрное реле

• Напряжение катушки: 6 V DC (±10 %)

• Сопротивление катушки: 180 Ω ±15 %

• Потребляемая мощность катушки: 200 мВт

• Конфигурация контактов: 1 CO (SPDT, 1 Form C)

• Номинальный коммутируемый ток: 3 A

• Максимальное коммутируемое напряжение: 125 V AC / 120 V DC

• Максимальная коммутационная мощность: 375 VA / 90 W

• Минимальная коммутируемая нагрузка: 10 мА @ 5 V DC

• Материал контактов: AgPd + Au покрытие

• Электрическая прочность изоляции: 1 000 V AC (1 мин)

• Время срабатывания / отпускания: ≤ 5 мс / ≤ 3 мс

• Механический ресурс: ≥ 5×10⁷ циклов

• Электрический ресурс: ≥ 1×10⁵ циклов при 3 A 28 V DC

• Рабочая температура: –40 °C … +85 °C

• Габариты (Д×Ш×В): 20,2 × 10,2 × 12,5 мм

• Масса: 5 г

• Монтаж: печатная плата (DIP-6) или сокет PSF-1

• Степень защиты корпуса: RTIII (устойчив к флюсу, моется)
