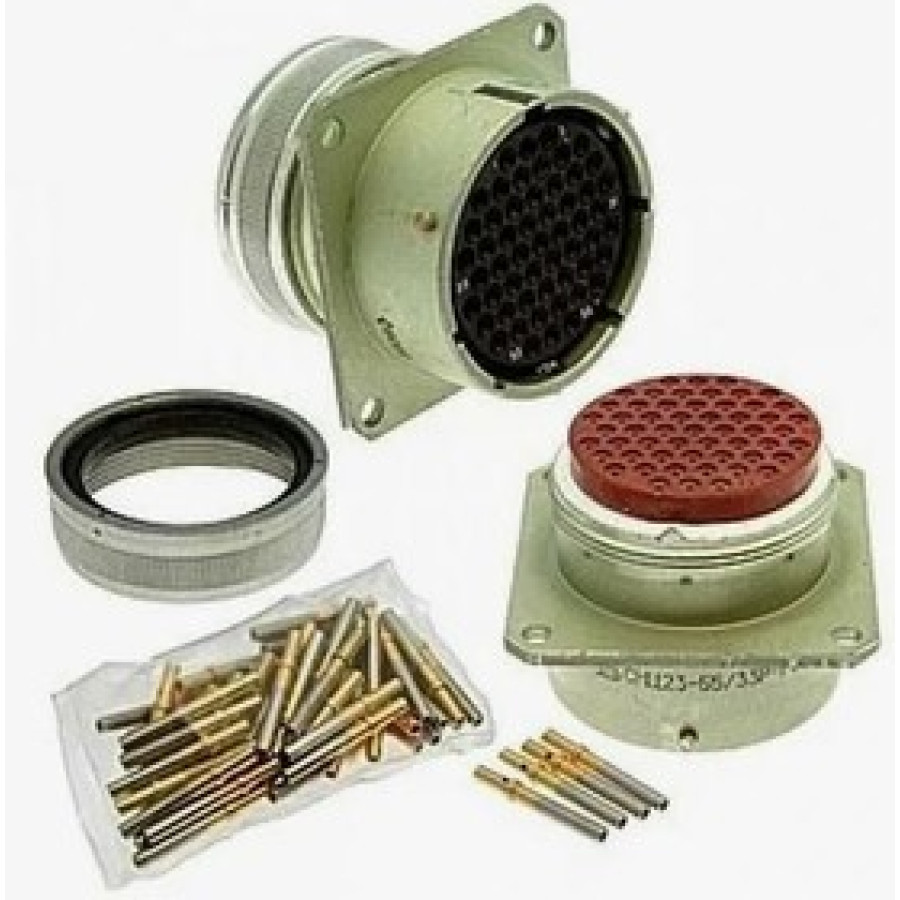

СНЦ23-55/33Р-1-б-В — приборная (блочная) розетка без кожуха, предназначенная для внутреннего монтажа в радиоэлектронных блоках, измерительных системах и специальной аппаратуре. Обеспечивает надёжное байонетное соединение в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В. Полярность «б» исключает ошибочное соединение за счёт углового позиционирования изолятора. Всеклиматическое исполнение (В) гарантирует работу при температурах от –60 °С до +155 °С и влажности до 98 %. Контакты обжимные, покрытые золотом, обеспечивают низкое переходное сопротивление и высокую надёжность.

🔑 Ключевые характеристики

• Количество контактов: 55

• Тип соединителя: розетка приборная (Р)

• Условный диаметр корпуса: 33 мм

• Исполнение: 1 — приборная часть без кожуха

• Полярность: «б» (угловое положение изолятора)

• Климатическое исполнение: всеклиматическое (В)

• Рабочее напряжение: до 700 В

• Ток на контакт:

  • до 11 А (Ø 1 мм)

  • до 20 А (Ø 1,5 мм)

  • до 35 А (Ø 2 мм)

• Частота: до 3 МГц

• Сопротивление контактов:

  • ≤ 0,004 Ом (Ø 1 мм)

  • ≤ 0,0025 Ом (Ø 1,5 мм)

  • ≤ 0,0016 Ом (Ø 2 мм)

• Сопротивление изоляции: ≥ 5000 МОм

• Температурный диапазон: –60 °С … +155 °С

• Монтаж: обжимной (под опрессовку)

• Покрытие контактов: золото

• Материал корпуса: алюминиевый сплав, никелирование

• Материал изолятора: стеклотекстолит

• Механический ресурс: 500 циклов сочленений-расчленений

• Срок сохраняемости: 15 лет

• Масса: ≈ 45 г

• Технические условия: ГЕ0.364.241 ТУ
