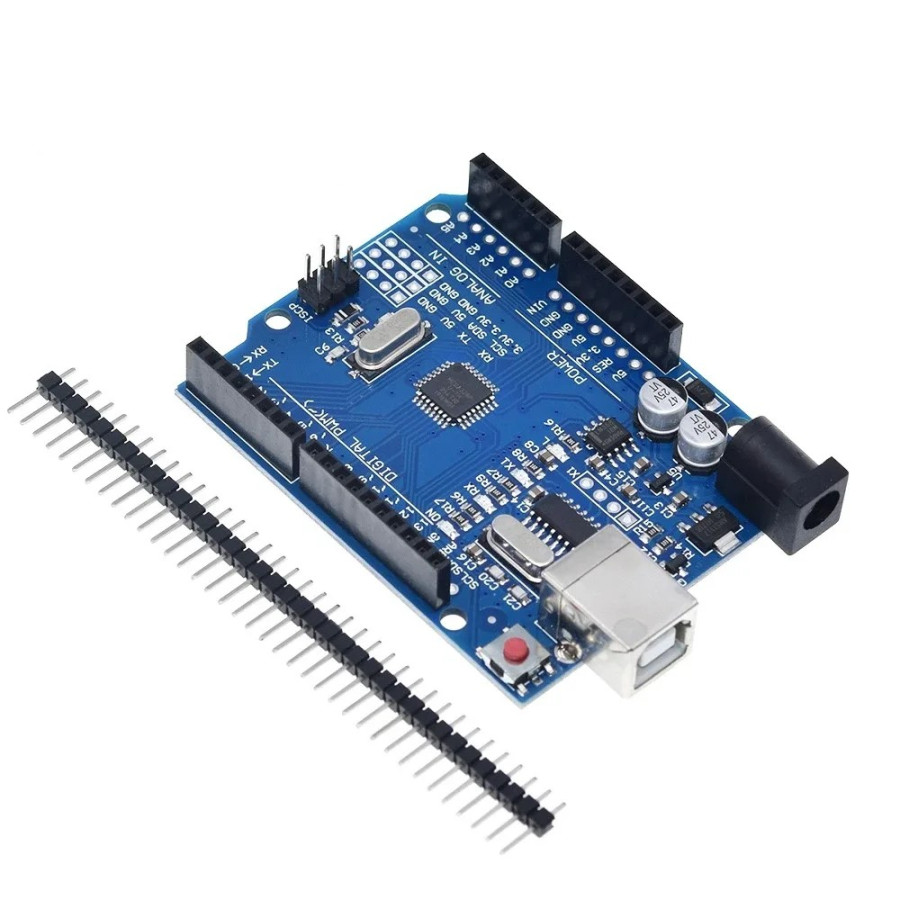

Макетная плата Uno R3 основана на микроконтроллере ATmega328P и полностью соответствует оригинальному Arduino Uno R3 — но в компактной формулировке, удобной для макетирования. Плата содержит всё необходимое: USB-интерфейс (обычно на базе CH340G), стабилизаторы питания и защитные цепи. В комплекте с проводами и USB-кабелем она готова к мгновенному подключению к компьютеру – без надобности в пайке.

Выводы выполнены в формате 2,54 мм, пригодном для макетной платы (breadboard-friendly). Питание может поступать через USB или внешний источник 7–12 В, с автоматическим переключением . На плате присутствует стандартный набор подключений: 14 цифровых I/O, 6 PWM, 6 аналоговых входов, порты I²C, SPI, UART — все совместимы с библиотеками и шильдами UNO .

Преимущества

• Полная совместимость с UNO R3: те же схемы, библиотеки и шильды.

• Макетная дружелюбность: компактные размеры (~68×53 мм) и стандартные контакты упрощают прототипирование .

• USB‑подключение из коробки: с USB‑кабелем, чаще всего CH340, позволяющим подключение к Windows, Linux и macOS без проблем .

• Разнообразие питания: работа от USB или внешнего источника 7–12 В с автоматикой переключения .

• Полный набор интерфейсов и индикаторов: есть SPI, I²C, UART, LEDs и кнопка RESET — удобно для разработки и отладки.
