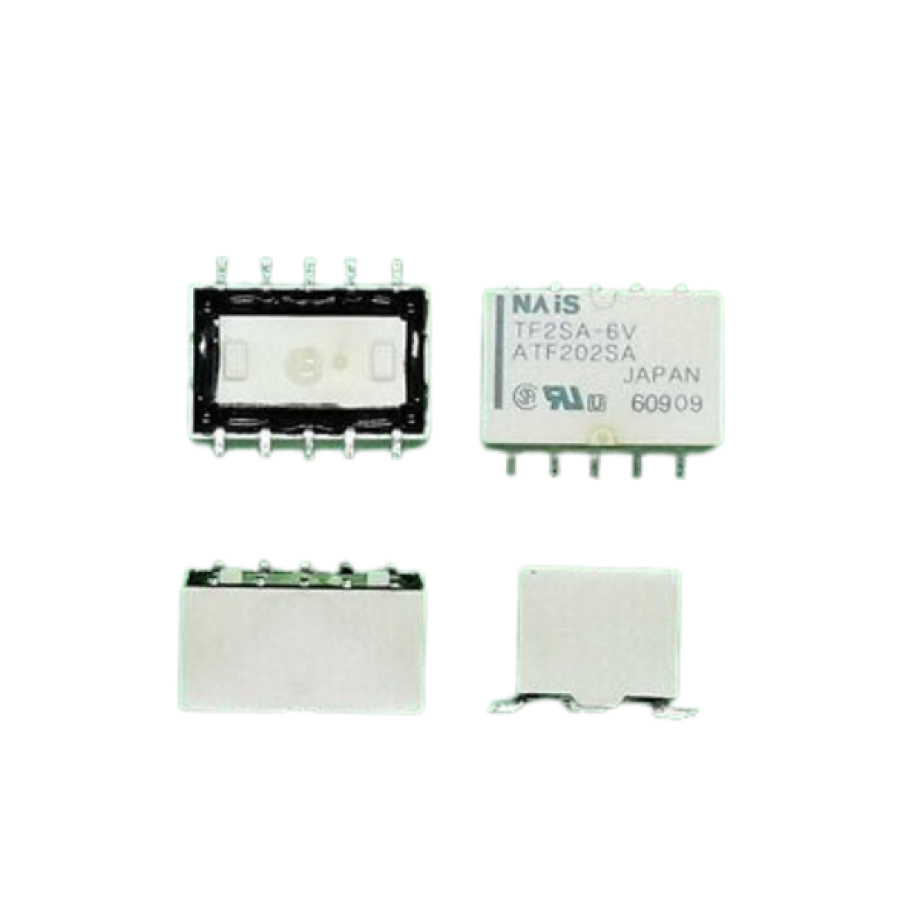

Сигнальное реле NAiS TF2SA-6V (аналог ATF202SA) предназначено для коммутации маломощных нагрузок в бытовой и промышленной автоматике, телекоммуникационном и измерительном оборудовании. Исполнение DPDT (2×Переключатель, 2 Form C) позволяет одновременно управлять двумя независимыми цепями током до 2 A при напряжении до 220 V AC или 24 V DC. Катушка рассчитана на стандартное постоянное напряжение 6 V DC и потребляет всего 170 мВт, что особенно важно для портативных и энергоэффективных устройств. Корпус высотой 12,8 мм монтируется на печатную плату через 10-контактный вывод DIP (2,54 мм шаг) и совместим с колодкой PSF-2. Контакты из серебряного сплава покрыты защитным золотом для низкого переходного сопротивления и высокой усталостной прочности. Реле обеспечивает изоляцию 1 кВ между катушкой и контактами и стабильно работает в диапазоне температур –40 °C…+85 °C.

Ключевые характеристики

• Производитель/линейка: Panasonic NAiS (бывш. Aromat)

• Модель: TF2SA-6V (аналог ATF202SA)

• Тип: сигнальное печатное реле

• Напряжение катушки: 6 V DC (±10 %)

• Сопротивление катушки: 210 Ω ±10 %

• Ток катушки: ≈ 28,6 мА

• Потребляемая мощность катушки: 170 мВт

• Конфигурация контактов: 2 CO (DPDT, 2 Form C)

• Номинальный коммутируемый ток: 2 A (общий)

• Максимальное коммутируемое напряжение: 220 V AC / 24 V DC

• Максимальная коммутационная мощность: 60 W / 62,5 VA

• Минимальная коммутируемая нагрузка: 10 мА @ 5 V DC

• Материал контактов: AgNi + Au покрытие

• Электрическая прочность изоляции: 1 кВ (катушка-контакты)

• Время срабатывания / отпускания: ≤ 5 мс / ≤ 3 мс

• Механический ресурс: ≥ 5×10⁷ циклов

• Электрический ресурс: ≥ 1×10⁵ циклов при 2 A 30 V DC

• Рабочая температура: –40 °C … +85 °C

• Габариты (Д×Ш×В): 20,2 × 10,2 × 12,8 мм

• Масса: 5 г

• Монтаж: печатная плата (DIP-10) или сокет PSF-2

• Степень защиты корпуса: RTIII (устойчив к флюсу)
