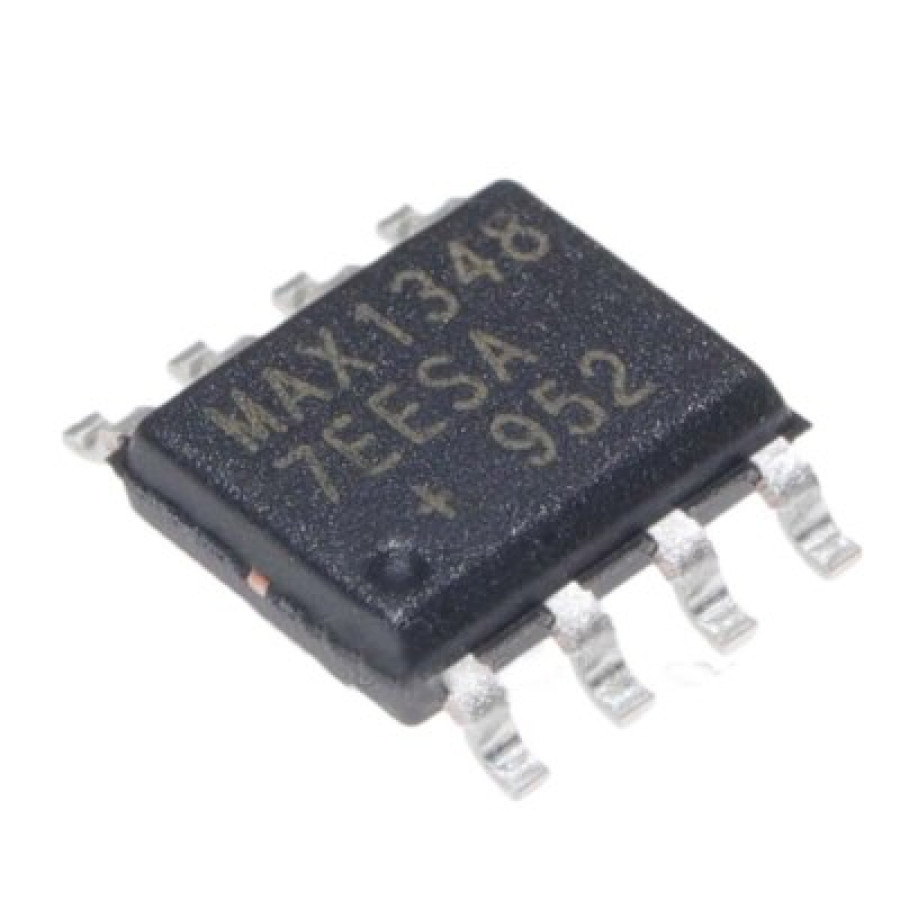

MAX13487E — полудуплексный трансивер интерфейса RS-485/RS-422 с функцией AutoDirection и защитой ±15 кВ ESD. Работает от питания +5 В, обеспечивает защиту при горячем включении (hot-swap) и автоматически переключает режим приёма/передачи, что упрощает схемотехнику. Выпускается в корпусе SO-8 (аналогов DIP-8, но SMD).

Ключевые характеристики

• Интерфейс: полудуплекс, совместим с RS-485/RS-422 (1 драйвер + 1 приёмник)

• Функция AutoDirection: автоматически управляет переключением направления, исключая необходимость внешнего контроля DE/RE

• Hot-Swap защита: предотвращает ложные переключения шины при подаче питания или вставке платы в работающую систему

• ESD-защита: стойкость ±15 кВ по HBM и Air-Gap Discharge до ±15 кВ (IEC 61000-4-2)

• Скорость передачи: до 500 кбит/с для MAX13487E; версия MAX13488E — до 16 Мбит/с

• Низкий ток в режиме ожидания: до 10 µA (Shutdown Mode)

• Версия нагрузки шины: ¼-unit load, поддерживает до 128 трансиверов на шине

• Пакет: SMD SO-8 (совместим с DIP-8 footprint при переходе на платах)
