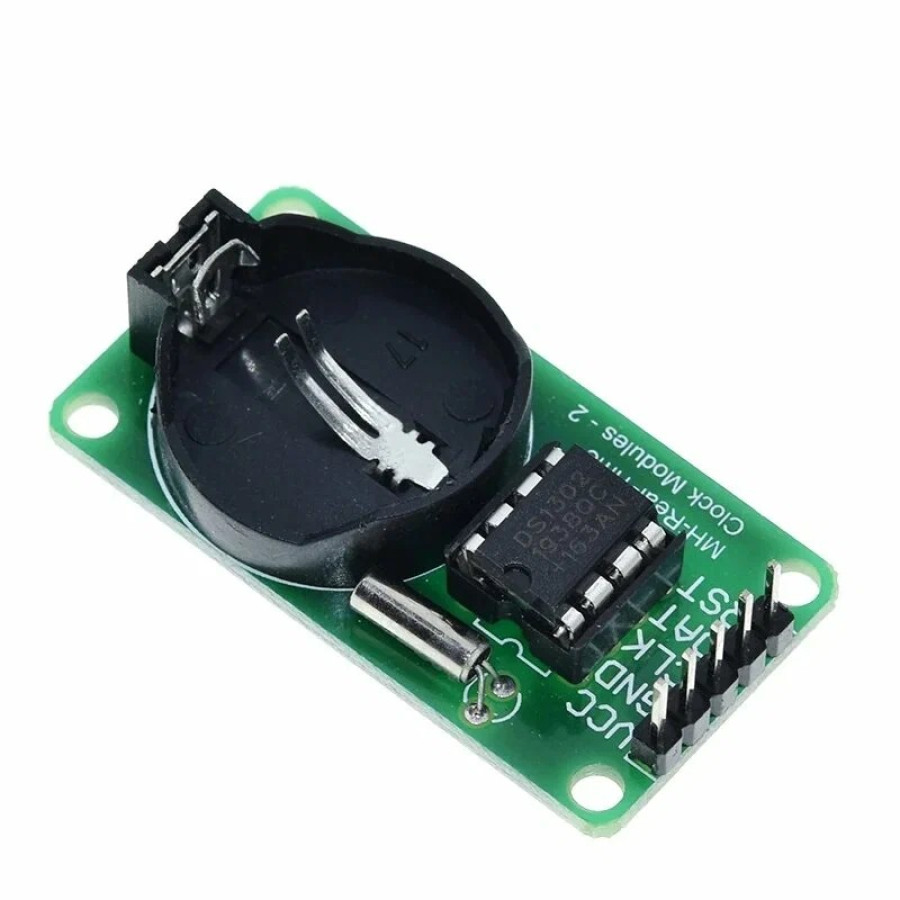

Модуль RTC на DS1302 без батареи — надёжное решение для отслеживания времени в проектах на Arduino и других микроконтроллерах. В основе модуль содержит микросхему DS1302 с внутренним КМОП‑часовым генератором и 32 кГц кварцем, обеспечивая функцию реального времени, календарь с коррекцией високосных годов и 31 байтом SRAM .

Интерфейс — 3‑проводной синхронный (CE/RST, I/O, SCLK), питается от напряжения 3.3–5.5 В, может дополняться внешней батареей (CR1220/CR2032) на VCC1 для резервного питания, хотя в вашем случае она не установлена . Питание основной — через VCC2 (основной источник), обмен — низким энергопотреблением (режим резерва < 1 µВт) .

Типовые размеры: примерно 44×23×2 мм, с заглушками под батарейный отсек и монтажными отверстиями для установки на панель или плату .

 Преимущества товара

• Полноценное ведение времени и даты: часы, минуты, секунды, день, дата, месяц, год с учётом високосных годов — до 2100 года .

• Низкое энергопотребление: менее 1 µВт в резерве, экономия ресурсов проекта .

• 31 B SRAM: можно сохранять небольшие пользовательские данные в энергонезависимой памяти .

• Простой трёхпроводной интерфейс: CE, SCLK, I/O — синхронная связь без I2C/SPI сложности .

• Широкий диапазон питания и температур: работает на 3.3–5.5 В с эффективностью при –40 … +85 °C (в промышленных версиях) .

• Компактный и готовый к интеграции: печатная плата с крепёжными отверстиями — удобна для установки в корпус.
