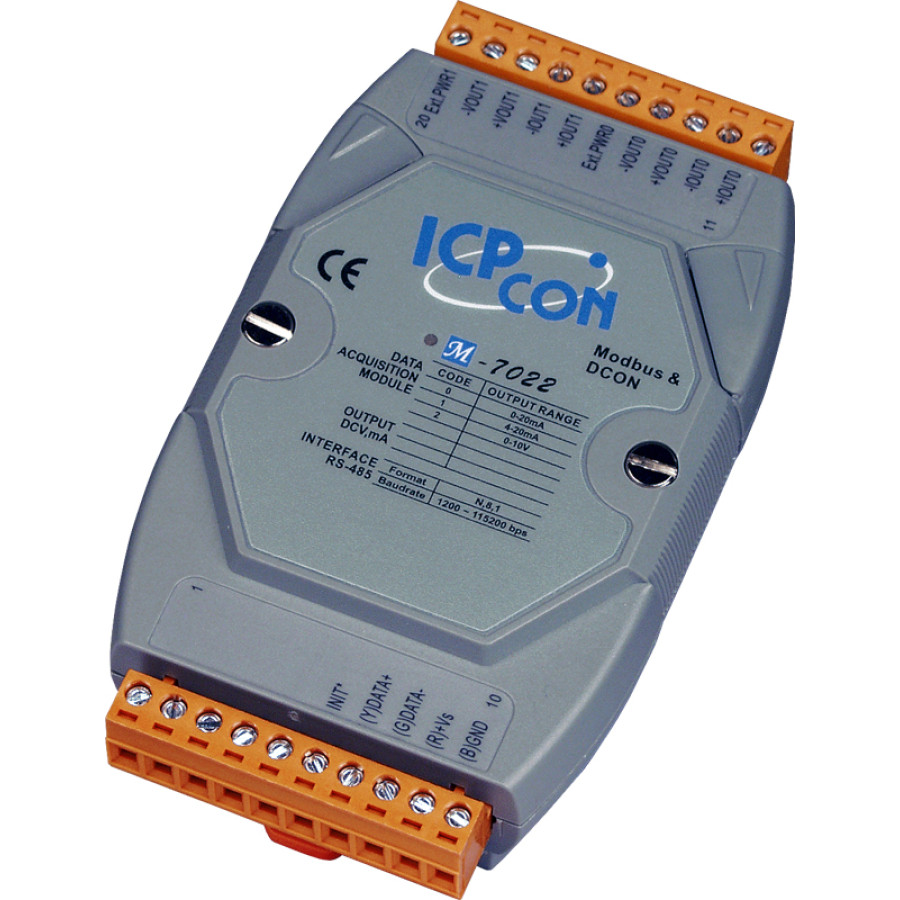

Модуль ICP DAS M-7022-G CR — это высокоточный и надежный 2-канальный модуль аналогового вывода (AO), разработанный для применения в сложных промышленных системах автоматизации и управления. Он предоставляет два независимых 12-битных канала аналогового вывода, которые могут быть программно настроены на работу в режимах выхода по напряжению (0~+5 В, 0~+10 В) или выхода по току (0~+20 мА, +4~+20 мА). Это делает его универсальным решением для управления исполнительными механизмами, клапанами, приводами и другими устройствами, требующими аналогового сигнала.
Ключевой особенностью M-7022-G CR является межканальная изоляция до 2000 В постоянного тока и изоляция между полем и логикой до 3000 В постоянного тока, что критически важно для защиты от помех и обеспечения стабильной работы в промышленных условиях. Суффикс "CR" (Conformal Coating Ready) указывает на то, что плата модуля разработана с учетом возможности нанесения специального защитного лакового покрытия, которое обеспечивает дополнительную защиту от влаги, пыли, агрессивных сред и температурных перепадов, продлевая срок службы в жестких условиях. Модуль поддерживает широко используемые промышленные протоколы связи Modbus RTU и DCON по интерфейсу RS-485, что упрощает его интеграцию в существующие системы. Яркие светодиодные индикаторы состояния обеспечивают удобный мониторинг работы. "G" в названии обозначает серый цвет корпуса.
M-7022-G CR идеально подходит для систем управления техпроцессами, мониторинга окружающей среды, автоматизации зданий и любых задач, где требуется точное и надежное управление аналоговыми сигналами.
-
Тип модуля: Модуль аналогового вывода (AO)
-
Количество каналов: 2 независимых канала аналогового вывода
-
Разрядность ЦАП: 12 бит
-
Изоляция:
-
Межканальная изоляция: 2000 В постоянного тока (2kVDC)
-
Изоляция поле-логика: 3000 В постоянного тока (3kVDC)
-
-
Защита от ЭСР (ESD): ±4 кВ для каждого терминала (соответствие IEC 61000-4-2)
-
Особенность "CR": Совместимость с конформным покрытием (Conformal Coating Ready) для защиты от агрессивных сред (само покрытие не нанесено с завода, но плата подготовлена для него).
-
Цвет корпуса: Серый ("G")
-
Интерфейс связи: RS-485
-
Поддерживаемые протоколы: Modbus RTU, DCON (программно выбираемые)
-
Скорость передачи данных (Baud Rate): 1200 ~ 115200 бит/с
-
Формат данных: N,8,1; N,8,2; E,8,1; O,8,1
-
Программируемая характеристика: Выходной наклон (Output Slope)
Диапазоны аналогового вывода:
-
По напряжению:
-
0 ~ +5 В
-
0 ~ +10 В
-
-
По току:
-
0 ~ +20 мА
-
+4 ~ +20 мА
-
-
Точность: 0.1% от полной шкалы (FSR)
-
Время отклика ЦАП: 10 мс на канал
-
Обнаружение обрыва провода: Только для токового выхода
Общие характеристики:
-
Напряжение питания: +10 ~ +30 В постоянного тока
-
Потребляемая мощность: 3.0 Вт (макс.)
-
Защита: Защита от неверной полярности питания, двойной сторожевой таймер (Watchdog)
-
Индикация: 1 светодиод (питание/связь)
-
Рабочая температура: от -25°C до +75°C
-
Температура хранения: от -40°C до +85°C
-
Рабочая влажность: 10 ~ 95% относительной влажности, без образования конденсата
-
Габариты (ДхШхВ): 123 x 72 x 35 мм (приблизительно)
-
Монтаж: На DIN-рейку
