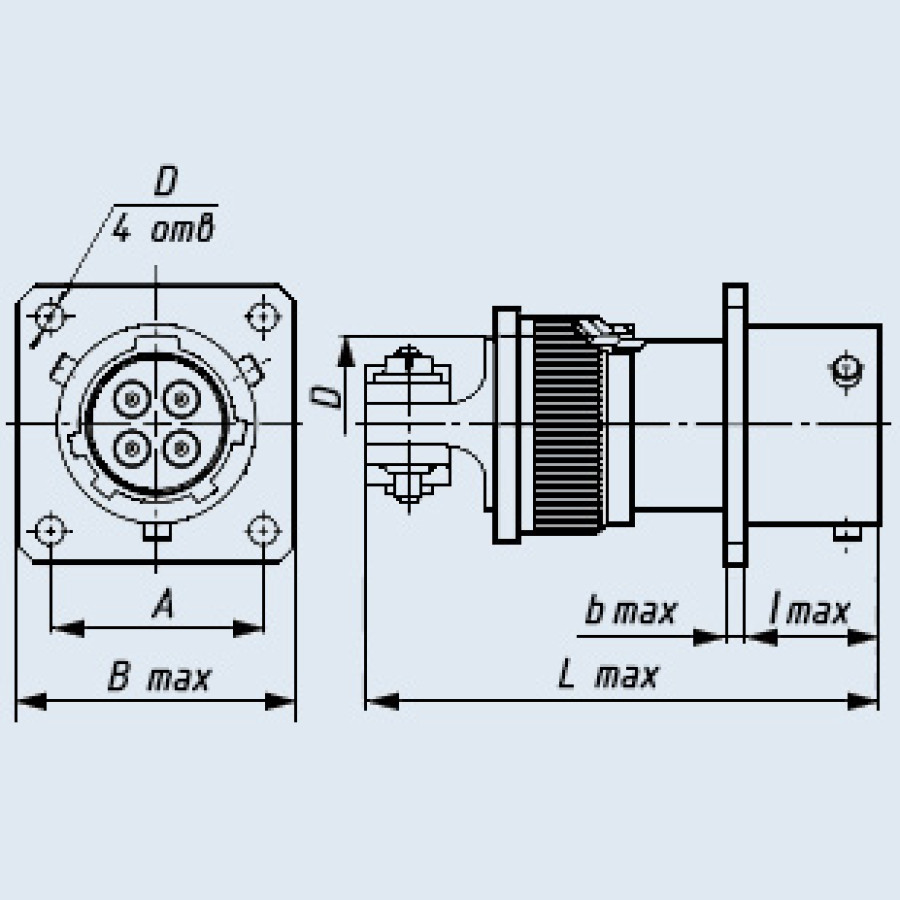

СНЦ23-45/39В-2-а-В — приборная (блочная) вилка с прямым кожухом и байонетным соединением, предназначенная для внутреннего монтажа в радиоэлектронных блоках, измерительных системах и специальной аппаратуре. Обеспечивает надёжное соединение в цепях постоянного и переменного тока (до 3 МГц) при напряжении до 700 В. Прямой кожух усиливает конструкцию и защищает место обжима/припоя. Полярность «а» исключает ошибочное соединение за счёт углового позиционирования изолятора. Всеклиматическое исполнение (В) гарантирует работу при температурах от –60 °С до +85 °С и влажности до 98 %. Контакты обжимные, покрытые золотом, обеспечивают низкое переходное сопротивление и ресурс 1 000 циклов сочленений-расчленений.

🔑 Ключевые характеристики

• Количество контактов: 45

• Тип соединителя: вилка приборная (В)

• Условный диаметр корпуса: 39 мм

• Исполнение: 2 — приборная часть с прямым кожухом

• Полярность: «а» (угловое положение изолятора)

• Климатическое исполнение: всеклиматическое (В)

• Рабочее напряжение: до 700 В (ампл.)

• Ток на контакт: до 11 А (Ø 1 мм), до 20 А (Ø 1,5 мм), до 35 А (Ø 2 мм)

• Частота: до 3 МГц

• Сопротивление контактов: ≤ 5 мОм (Ø 1 мм)

• Сопротивление изоляции: ≥ 5 000 МОм

• Температурный диапазон: –60 °С … +85 °С

• Монтаж: обжимной (под опрессовку)

• Покрытие контактов: золото

• Материал корпуса: алюминиевый сплав, никелирование

• Материал изолятора: стеклотекстолит

• Механический ресурс: 1 000 циклов

• Срок сохраняемости: 25 лет

• Масса: ≈ 55 г

• Технические условия: ГЕ0.364.241 ТУ
