Аналоговый модуль датчика Холла KY‑035 основан на линейной микросхеме AH49E/SS49E, обеспечивающей измерение интенсивности и направления магнитного поля. При отсутствии магнитного воздействия выходной сигнал находится примерно на уровне половины питающего напряжения — около 2.5 В при Vcc=5 В. При приближении северного полюса напряжение снижается, при южном — повышается, что позволяет точно определять полярность и силу поля .

Устройство питается напряжением в диапазоне 2.7–6 В, потребляя всего 4–8 мА, а его чувствительность составляет примерно 1.4–2 .0 мВ/Гс с диапазоном до ±1000 Гс. Поскольку время отклика составляет всего 3 мкс, модуль подходит для динамичных задач — определения скорости вращения, позиционирования и мониторинга движения магнитов .

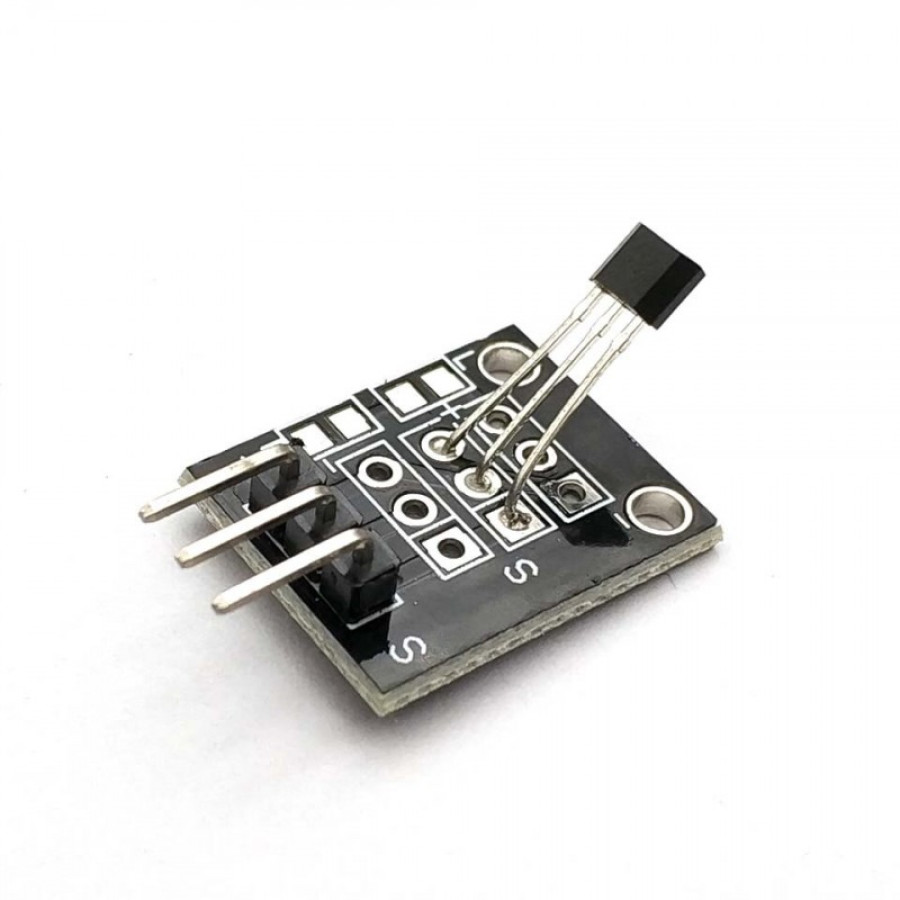

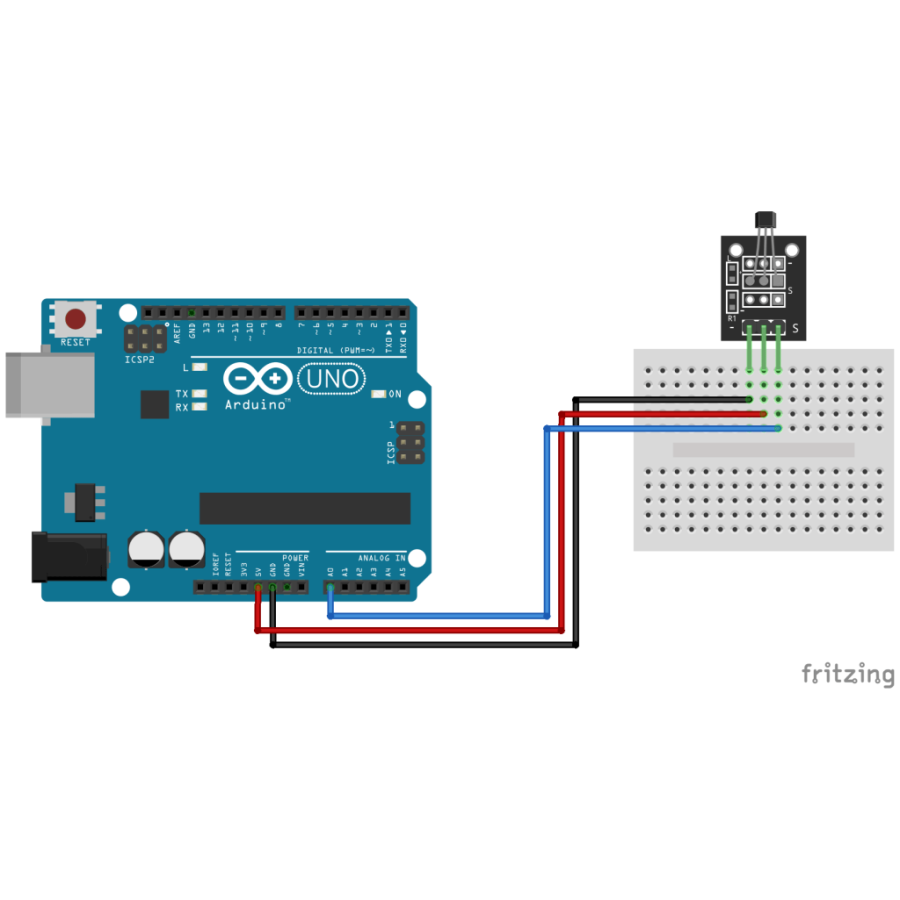

Плата компактна — примерно 19×15 мм, имеет три контакта (GND‑VCC‑Signal), оснащена заглушками и отверстиями для удобства монтажа на макетную плату или в корпус . Модуль совместим с Arduino, ESP32/ESP8266 и требует внешнего ADC на Raspberry Pi .

Преимущества товара

• Линейный аналоговый выход: выход напряжения точно соответствует силе и полярности магнитного поля .

• Широкий диапазон питания и низкое энергопотребление: работает от 3–6 В при токе ~6 мА — можно подключать к 3.3 В и 5 В платам .

• Высокая чувствительность и быстрый отклик: 1.4–2.0 мВ/Гс и 3 мкс отклика — подходит для скорость‑ориентированных применений .

• Компактный и прочный: маленькая плата с отверстиями на корпусе, вес ≈ 1 г — удобно встраивать .

• Универсальное применение: тахометры, позиционирование, измерение силы поля, DIY‑проекты .
