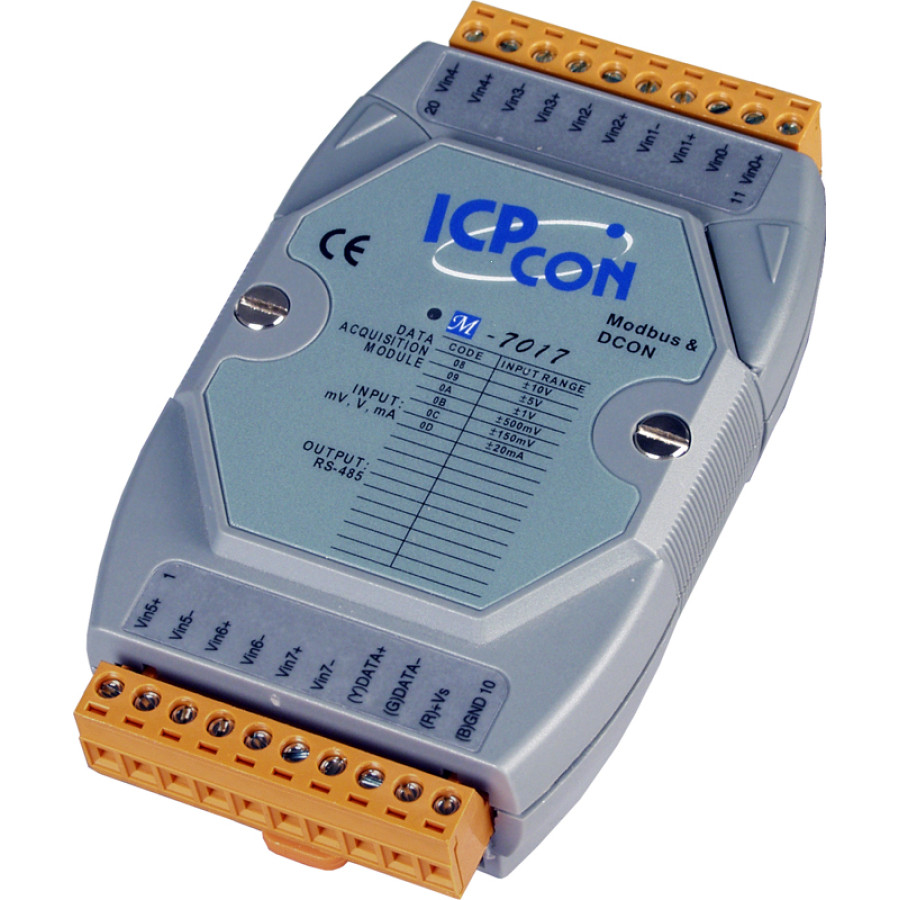

Модуль ICP DAS M-7017-G CR — это высокоточный и надежный модуль аналогового ввода (AI), специально разработанный для применения в жестких промышленных условиях. Он предоставляет 8 дифференциальных или 16 несимметричных 16-битных каналов аналогового ввода, что обеспечивает исключительную точность при измерении различных аналоговых сигналов. Модуль способен работать с широким спектром входных сигналов, включая напряжение, ток, а также непосредственно подключаемые термопары различных типов, что делает его универсальным решением для сбора данных в автоматизированных системах.
Одной из ключевых особенностей M-7017-G CR является его повышенная устойчивость к агрессивным средам, благодаря суффиксу "CR" (Conformal Coating Ready). Это означает, что плата модуля подготовлена для нанесения специального защитного лакового покрытия, которое значительно улучшает защиту электроники от влаги, пыли, химических веществ, соляного тумана и экстремальных температурных перепадов, существенно продлевая срок службы устройства. Модуль обладает высоким уровнем изоляции до 3000 В постоянного тока между входами и внутренней логикой, а также защитой от электростатического разряда (ESD) до ±4 кВ, гарантируя стабильную и безопасную работу даже в условиях сильных промышленных помех. Он поддерживает широко используемые промышленные протоколы связи Modbus RTU и DCON по интерфейсу RS-485, что упрощает его интеграцию в существующие системы АСУ ТП. Серый цвет корпуса ("G") соответствует стандартной цветовой схеме ICP DAS.
Модуль M-7017-G CR идеально подходит для задач точного мониторинга температуры (системы HVAC, печи), давления, влажности, уровня и других аналоговых параметров в таких областях, как промышленное производство, сельское хозяйство, энергетический сектор и научно-исследовательские лаборатории.
-
Тип модуля: Модуль аналогового ввода (AI)
-
Количество каналов аналогового ввода (AI): 8 дифференциальных или 16 несимметричных
-
Разрядность АЦП: 16 бит
-
Тип термопар: J, K, T, E, R, S, B, N (программно выбираемые)
-
Изоляция:
-
Между полем и логикой: 3000 В постоянного тока (3kVDC)
-
Межканальная изоляция: Отсутствует (каналы не изолированы друг от друга)
-
-
Защита от ЭСР (ESD): ±4 кВ для каждого терминала (соответствие IEC 61000-4-2)
-
Особенность "CR": Совместимость с конформным покрытием (Conformal Coating Ready) для защиты от агрессивных сред (само покрытие не нанесено с завода, но плата подготовлена для него).
-
Цвет корпуса: Серый ("G")
-
Интерфейс связи: RS-485
-
Поддерживаемые протоколы: Modbus RTU, DCON (программно выбираемые)
-
Скорость передачи данных (Baud Rate): 1200 ~ 115200 бит/с
-
Формат данных: N,8,1; N,8,2; E,8,1; O,8,1
-
Встроенный датчик температуры холодного спая (CJC): Автоматическая компенсация для термопар
-
Время выборки (Sampling Rate): до 10 выборок/сек (общая для всех каналов)
Диапазоны аналогового ввода (программно выбираемые):
-
Напряжение:
-
±1 В, ±2.5 В, ±5 В, ±10 В
-
0 ~ 20 мВ, 0 ~ 50 мВ, 0 ~ 100 мВ, 0 ~ 500 мВ
-
0 ~ 1 В, 0 ~ 2.5 В, 0 ~ 5 В, 0 ~ 10 В
-
-
Ток: ±20 мА (с внешним шунтом 125 Ом)
Общие характеристики:
-
Напряжение питания: +10 ~ +30 В постоянного тока
-
Потребляемая мощность: 1.5 Вт (макс.)
-
Защита: Защита от неверной полярности питания, сторожевой таймер (Watchdog)
-
Индикация: 1 светодиод (питание/связь)
-
Рабочая температура: от -25°C до +75°C
-
Температура хранения: от -40°C до +85°C
-
Рабочая влажность: 10 ~ 95% относительной влажности, без образования конденсата
-
Габариты (ДхШхВ): 123 x 72 x 35 мм (приблизительно)
-
Монтаж: На DIN-рейку
