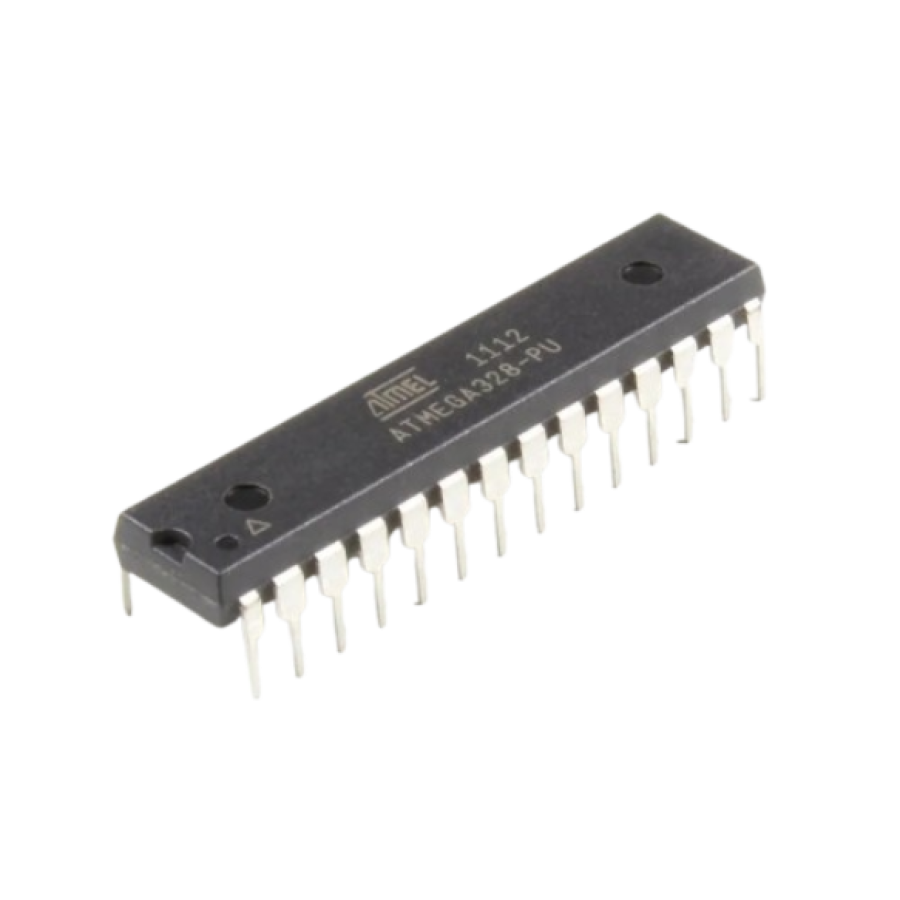

Микросхема ATmega328P-PU, корпус DIP-28
Описание
ATmega328P-PU — это высокопроизводительный 8-битный микроконтроллер семейства AVR RISC от Microchip Technology (ранее Atmel), который получил широчайшее распространение благодаря своей надежности, функциональности и, в особенности, роли в качестве основы популярной платформы Arduino Uno. Суффикс "P" в названии указывает на технологию "PicoPower", обеспечивающую низкое энергопотребление, а "PU" обозначает пластиковый корпус для монтажа в отверстия (PDIP, Plastic Dual In-line Package).
Корпус DIP-28 делает ATmega328P-PU чрезвычайно удобным для макетирования на беспаечных макетных платах, обучения электронике, самостоятельной сборки устройств и ремонта. Его выводы легко вставляются в разъемы и паяются, что делает его предпочтительным выбором для хобби-проектов и образовательных целей.
Этот микроконтроллер оснащен продвинутой RISC-архитектурой, которая позволяет выполнять большинство инструкций за один тактовый цикл, обеспечивая высокую производительность до 20 MIPS (миллионов инструкций в секунду) при тактовой частоте 20 МГц.
-
Производитель: Microchip Technology (ранее Atmel)
-
Серия: AVR ATmega (AVR® 8-bit Microcontroller)
-
Ядро: 8-битное AVR RISC
-
Максимальная тактовая частота: 20 МГц
-
Производительность: До 20 MIPS при 20 МГц
-
Память программ (Flash): 32 КБ (с возможностью внутрисистемного самопрограммирования)
-
Циклы записи/стирания: 10,000
-
Сохранность данных: 20 лет при 85°C / 100 лет при 25°C
-
-
Энергонезависимая память данных (EEPROM): 1 КБ
-
Циклы записи/стирания: 100,000
-
-
Оперативная память (SRAM): 2 КБ
-
Количество линий ввода/вывода (I/O): 23 программируемые линии
-
Аналого-цифровой преобразователь (ADC): 6 каналов, 10-битное разрешение
-
Таймеры/Счетчики:
-
Два 8-битных таймера/счетчика
-
Один 16-битный таймер/счетчик
-
Реальный таймер/счетчик (RTC) с отдельным генератором
-
-
ШИМ (PWM) каналы: 6 каналов
-
Последовательные интерфейсы:
-
USART (UART)
-
Master/Slave SPI
-
Byte-oriented 2-wire Serial Interface (I2C/TWI)
-
-
Специальные функции микроконтроллера:
-
Power-on Reset (POR) и программируемый детектор пониженного напряжения (Brown-out Detection)
-
Внутренний калиброванный RC-генератор
-
Программируемый сторожевой таймер (Watchdog Timer)
-
Шесть режимов сна (Idle, ADC Noise Reduction, Power-save, Power-down, Standby, Extended Standby)
-
-
Диапазон рабочего напряжения (VCC): 1.8 В до 5.5 В
-
Рабочая температура: От −40∘C до +85∘C
-
Тип корпуса: DIP-28 (PDIP-28, 28-выводной пластиковый корпус для монтажа в отверстия)
-
Совместимость: Основа для платформы Arduino Uno (без загрузчика).
