TP5400 – Модуль Powerbank для зарядки Li-Ion / Li-Pol АКБ 5В/1A
TP5400 – Модуль Powerbank для зарядки Li-Ion / Li-Pol АКБ 5В/1A

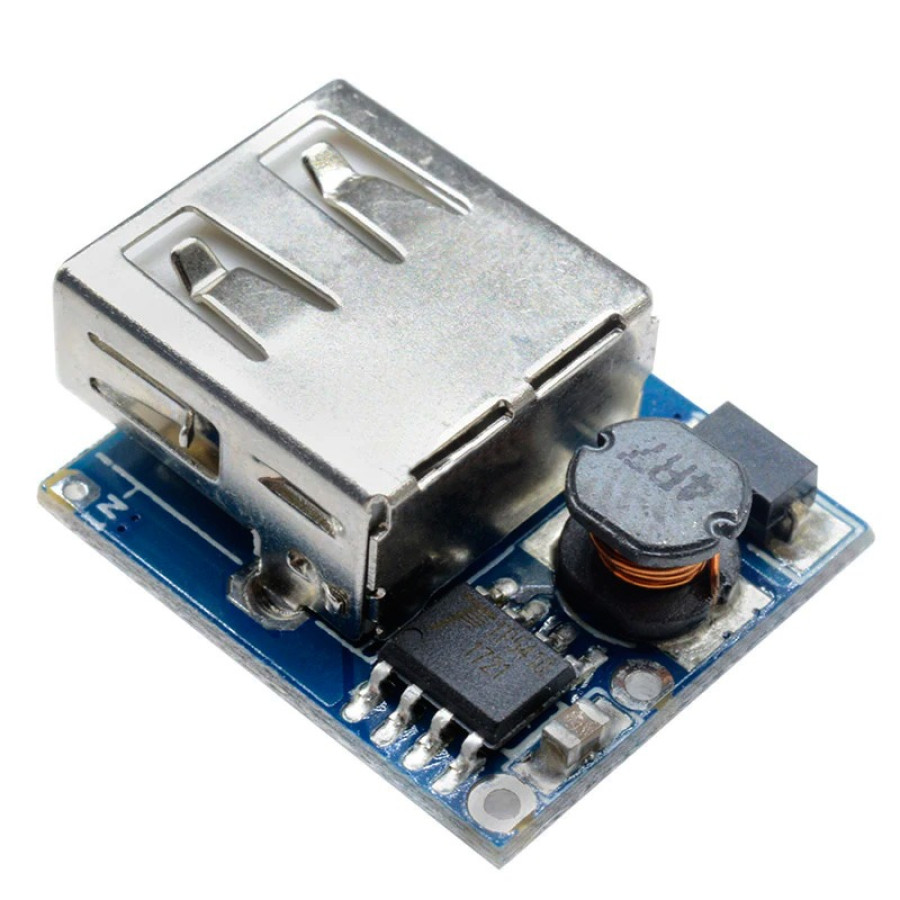

Модуль на базе микросхемы TP5400 совмещает заряжающий контроллер и повышающий (boost) понижающий регулятор — всё в компактном корпусе с micro-USB. Предназначен для зарядки одного Li-Ion или Li-Po аккумулятора и обеспечения стабилизированного 5 В выхода для питания электроники.
Преимущества
-
Интегрированная зарядка + питание нагрузки: можно одновременно заряжать аккумулятор и питать от него устройство, как в Powerbank.
-
Высокий зарядный ток до 1 A с автоматическим отключением при полном заряде.
-
Минимальное потребление тока в режиме ожидания (~0,1 mA), позволяет оставить модуль подключённым к баку без существенных потерь
-
Защита от глубокого разряда — контроллер отключает питание на 5 В, когда напряжение на аккумуляторе падает до несущего, обычно около 3 V
-
Многие разработчики успешно используют модуль именно для питания ESP-устройств от 18650 — он стабилизирует питание и обеспечивает защиту.
| Чип |
TP5400 (заряд + boost контроллер) |
| Тип АКБ |
1× Li‑Ion / Li‑Po |
| Макс. зарядный ток |
до 1 A |
| Выход 5 В USB |
5 В ±5 %, до 1 A |
| Вход питания |
micro‑USB 5 В |
| Самопотребление |
~0,1 mA (режим ожидания) |
| Порог отключения boost |
около 3 В на АКБ (защита глубокого разряда) |
| Размеры модуля |
около 40×20×5 мм (ориентировочно) |
| Режимы работы |
Зарядка CV/CC, boost до 5 В, passthrough для питания нагрузки |
