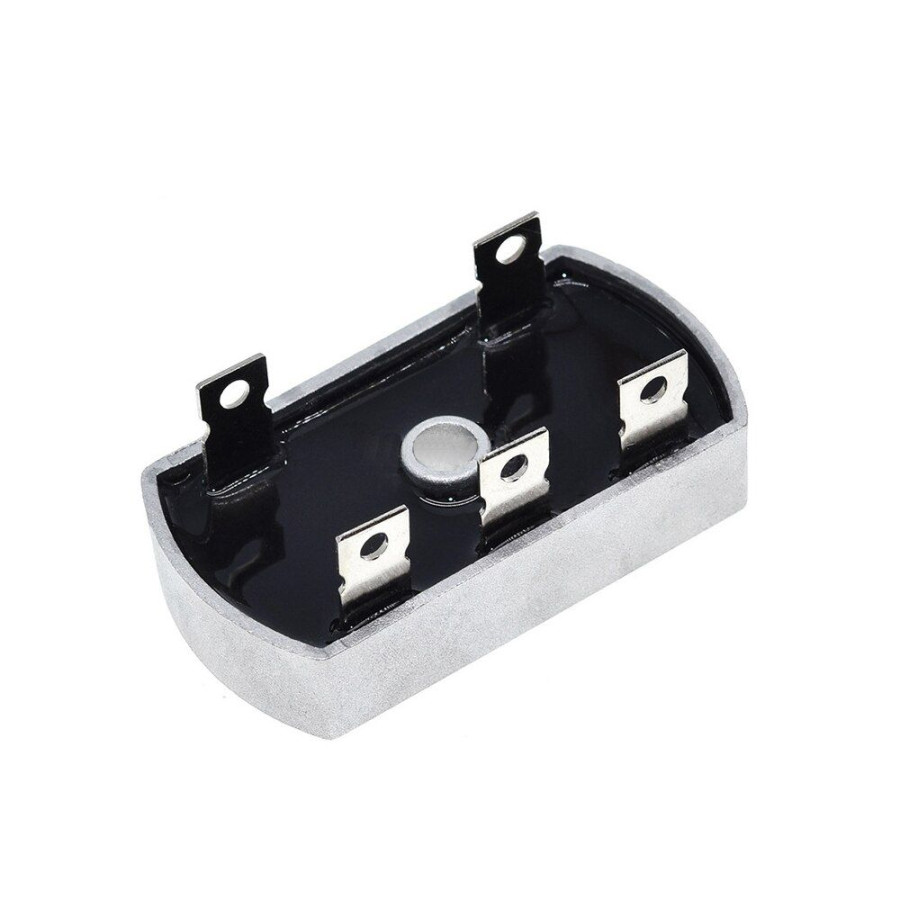

SQL50A-10 — это трёхфазный диодный мост 50 А / 1000 В в компактном металлическом корпусе 30 × 60 мм. Состоит из шести высоковольтных диодов, объединённых в единую схему Граец. Предназначен для выпрямления трёхфазного переменного тока в сварочных источниках, инверторах, зарядных станциях для электромобилей и промышленных преобразователях. Алюминиевый корпус обеспечивает низкое тепловое сопротивление и надёжное охлаждение при работе без дополнительного радиатора до 25 А. Рабочий температурный диапазон –40 … +150 °C, сертификат RoHS. Поставляется поштучно и доступен по всей России.

Ключевые характеристики

• Тип: трёхфазный диодный мост (6 диодов, схема Граец)

• Повторяющееся обратное напряжение (V<sub>): 1000 В

• Средний прямой ток (I<sub>): 50 А (с радиатором)

• Пиковый однополупериодный ток (I<sub>): 400 А (10 мс)

• Прямое напряжение (V<sub>): ≤ 1.1 В (на диод, 25 °C)

• Обратный ток (I<sub>): ≤ 5 мА (25 °C)

• Корпус: металлический, размер 30 × 60 мм, два крепёжных отверстия M4

• Клеммы: M6 болтовые шины для фазных входов и постоянного выхода

• Изоляция корпуса: 2500 В<sub> к базовой плите

• Диапазон температур: –40 °C…+150 °C

• Сертификаты: RoHS

• Применение: сварочники, инверторы, зарядные станции, преобразователи частоты, промышленные БП
