AZ-7120 выключатель путевой
AZ-7120 выключатель путевой
Артикул: #AZ-7120
Товар в наличии

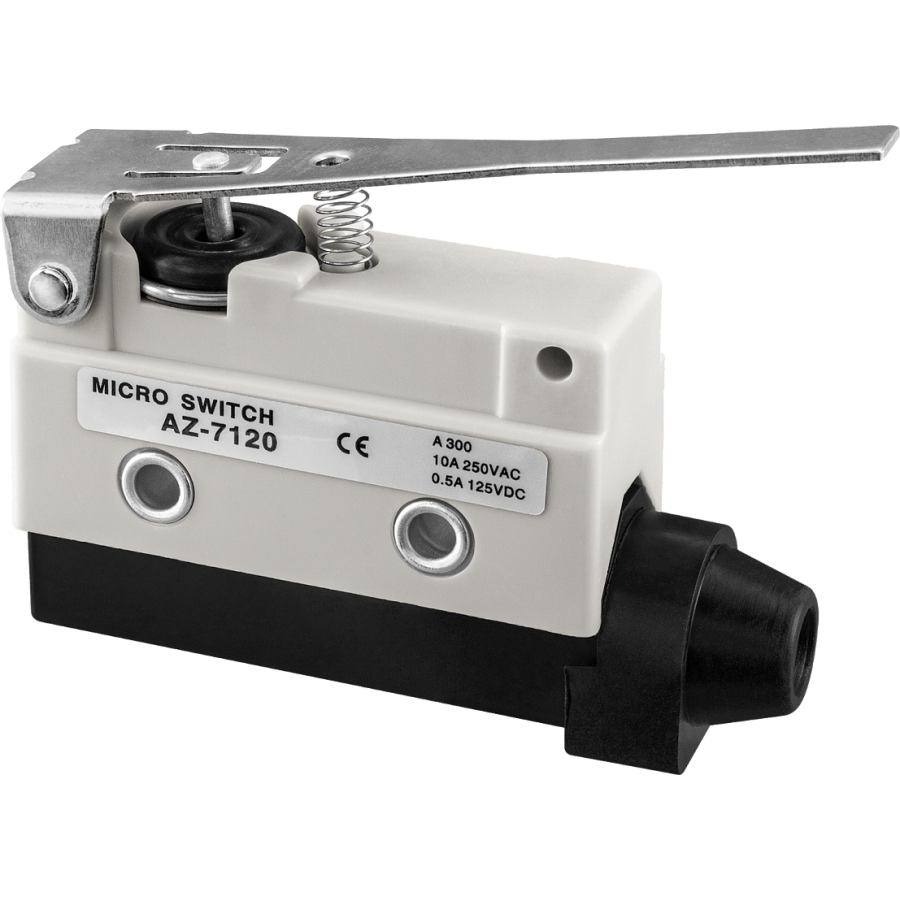

Выключатель путевой AZ-7120 — компактный конечный (путевой) выключатель с рычажным приводом типа “рычаг-пластина” (hinge lever). Устройство срабатывает при механическом воздействии, обычно устанавливается на станках, упаковочных линиях, конвейерах и другом промышленном оборудовании. IP-защита — IP64, что обеспечивает устойчивость к пыли и брызгам.
Ключевые характеристики
| Параметр | Значение |
|---|---|
| Тип контактов | 1 NO + 1 NC (SPDT), схема ON-(ON) (1 Form C) |
| Номинальный ток / напряжение | 10 A @ 250 V AC; 0,4 A @ 115 V DC |
| Степень защиты | IP64 (защита от пыли и брызг) |
| Рабочая температура | –20 °C … +60 °C |
| Ход рычага | ~13,5 мм |
| Частота срабатываний | Механически: до 120 оп/мин; электрически: до 30 оп/мин |
| Ресурс эксплуатации | Механически: до 10 млн циклов; электрически: до 200 тыс. циклов |
| Контактное сопротивление | ≤ 15 мОм |
| Сопротивление изоляции | ≥ 100 МОм при 500 V DC |
| Диэлектрическая прочность | 1500 V AC (1 мин) между контактами |
| Габариты, монтаж | Корпус: высота 54 мм; в сборе — 88,5 мм; глубина ~65 мм; ширина 21,4 мм; крепление M4, расстояние между отверстиями 25,4 мм |
| Материал корпуса | Пластик (прочность подтверждена) |
| Вес | ≈ 61 г (по другим данным ≈ 58,5 г) |
