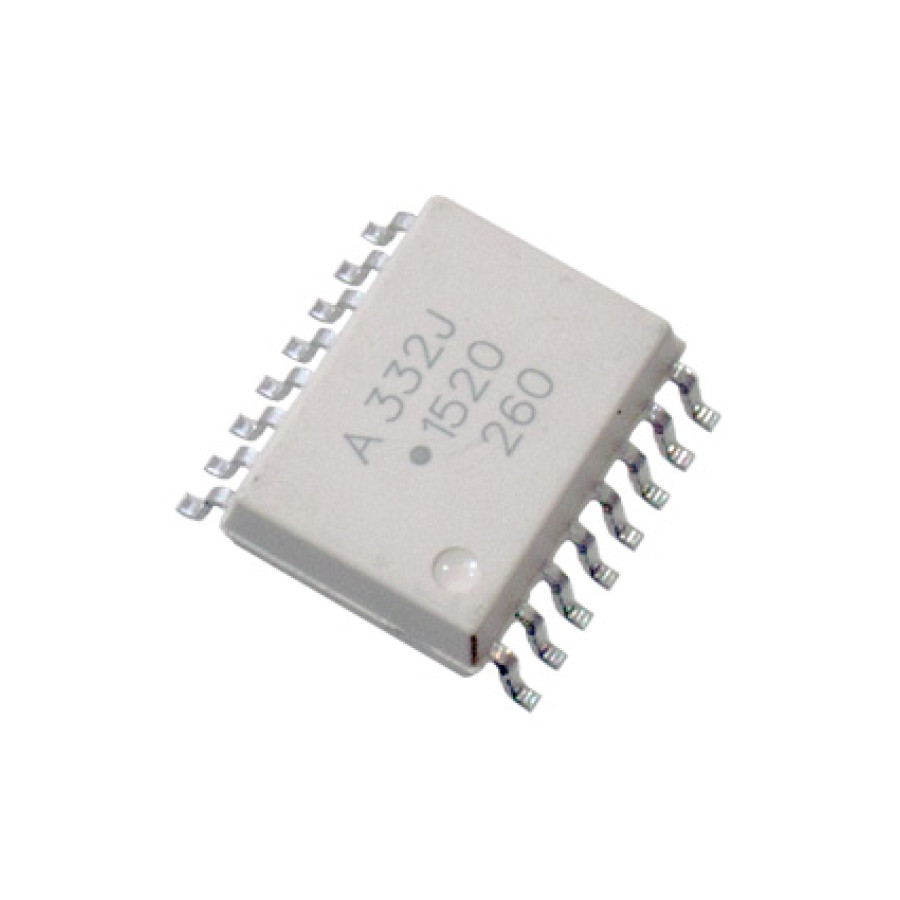

Оптопара-привод ACPL-332J-500E от Broadcom (Avago) — интегрированный оптический изолятор для управления IGBT/MOSFET с высоким уровнем защиты. Обеспечивает пиковый выходной ток до 2,5 А, устойчивость к перенапряжению (UVLO), функцию десатурации, активное подавление эффекта Миллера и изолированный обратный сигнал о неисправности. Доступна в компактном SMD-корпусе SOIC-16, рассчитана на промышленное использование в температурном диапазоне –40 °C … +105 °C .

2. Ключевые характеристики

• Пиковый выходной ток: 2,5 А, минимум — 2,0 А .

• Задержка распространения (propagation delay): до 250 нс .

• Искривление импульса (PWD): max 100 нс .

• Иммунитет к трансформированию напряжения (CMR): ≥ 15 кВ/мкс при VCM = 1500 В .

• Входной ток (IF max): 25 мА .

• Диапазон напряжения питания: 15 … 30 В .

• Температурный диапазон: –40 °C … +105 °C .

• Функции защиты и управления: UVLO, десатурация, soft-off IGBT, активный Миллер-зажим, изолированный обратный сигнал о неисправности .

• Изоляция: 3750 Vrms (соответствует требованиям безопасности, одобрение UL, CSA, IEC/EN/DIN-EN 60747-5-2) .

• Корпус: SOIC-16, SMD-монтаж
