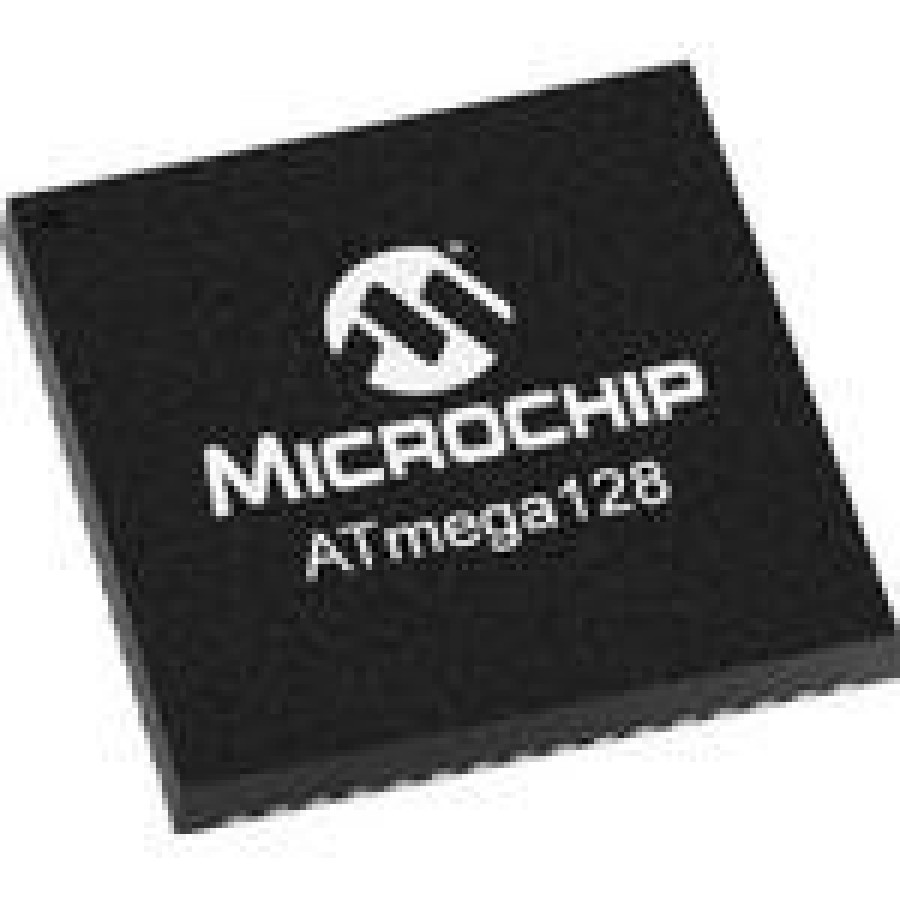

ATMEGA128L-8MU микросхема
ATMEGA128L-8MU микросхема
ATMEGA128L-8MU — это высокопроизводительный, маломощный 8-битный микроконтроллер семейства AVR RISC (Reduced Instruction Set Computer) от Microchip Technology (ранее Atmel). Эта микросхема разработана для широкого спектра встраиваемых приложений, где требуются значительные объемы памяти, большое количество линий ввода/вывода, аналоговые и цифровые периферийные устройства, а также низкое энергопотребление.
"L" в названии указывает на "Low-Power" (низкое энергопотребление) и обозначает более широкий диапазон рабочего напряжения, а "8" указывает на максимальную тактовую частоту 8 МГц. "MU" относится к типу корпуса MLF-64 (Micro Lead Frame), который также может быть известен как QFN-64 или VQFN-64. Этот безвыводной корпус обеспечивает компактность и улучшенное рассеивание тепла.
Микроконтроллер ATMEGA128L-8MU обладает развитой архитектурой RISC, что позволяет ему выполнять большинство инструкций за один тактовый цикл, достигая высокой производительности. Он оснащен 128 КБ Flash-памяти для программ, 4 КБ EEPROM для энергонезависимого хранения данных и 4 КБ SRAM для оперативной памяти. Наличие Flash-памяти с возможностью внутрисистемного программирования (In-System Self-Programmable Flash) позволяет обновлять прошивку прямо на плате.
Благодаря своему богатому набору периферийных устройств, включая многоканальный 10-битный АЦП (аналогово-цифровой преобразователь), таймеры/счетчики, ШИМ-выходы, а также различные последовательные интерфейсы (I2C, JTAG, SPI, USART), ATMEGA128L-8MU является универсальным решением для сложных встраиваемых систем.
-
Производитель: Microchip Technology (ранее Atmel)
-
Серия: AVR ATmega
-
Ядро: 8-битное AVR RISC
-
Максимальная тактовая частота: 8 МГц
-
Память программ (Flash): 128 КБ (In-System Self-programmable)
-
Циклы записи/стирания: 10,000
-
Сохранность данных: 20 лет при 85°C / 100 лет при 25°C
-
-
Энергонезависимая память данных (EEPROM): 4 КБ
-
Циклы записи/стирания: 100,000
-
-
Оперативная память (SRAM): 4 КБ
-
Количество линий ввода/вывода (I/O): 53 программируемые линии
-
Интерфейсы связи:
-
Byte-oriented Two-wire Serial Interface (I2C / TWI)
-
Dual Programmable Serial USARTs (UART)
-
Master/Slave SPI Serial Interface
-
JTAG (IEEE std. 1149.1 Compliant) Interface (для отладки и внутрисистемного программирования)
-
-
Аналоговые периферийные устройства:
-
8-канальный 10-битный АЦП (ADC):
-
8 однополярных каналов
-
7 дифференциальных каналов
-
2 дифференциальных канала с программируемым усилением (1x, 10x, 200x)
-
-
Встроенный аналоговый компаратор
-
-
Таймеры/Счетчики:
-
Два 8-битных таймера/счетчика с отдельными предделителями и режимами сравнения
-
Два расширенных 16-битных таймера/счетчика с отдельными предделителями, режимами сравнения и захвата
-
Счетчик реального времени (RTC) с отдельным генератором
-
-
ШИМ (PWM):
-
Два 8-битных ШИМ-канала
-
Шесть ШИМ-каналов с программируемым разрешением от 2 до 16 бит
-
-
Специальные функции микроконтроллера:
-
Power-on Reset (POR) и программируемое детектирование пониженного напряжения (Brown-out Detection)
-
Внутренний калиброванный RC-генератор
-
Программируемый сторожевой таймер (Watchdog Timer) с встроенным генератором
-
Шесть режимов сна (Idle, ADC Noise Reduction, Power-save, Power-down, Standby, Extended Standby) для экономии энергии
-
Программно выбираемая частота тактирования
-
Режим совместимости с ATmega103 (выбирается Fuse-битом)
-
-
Диапазон рабочего напряжения (VCC): 2.7 В до 5.5 В
-
Рабочая температура: от −40∘C до +85∘C
-
Тип корпуса: MLF-64 (QFN-64, VQFN-64), 64-контактный, для поверхностного монтажа (SMD/SMT)
-
Размеры корпуса: Обычно 9 мм×9 мм
