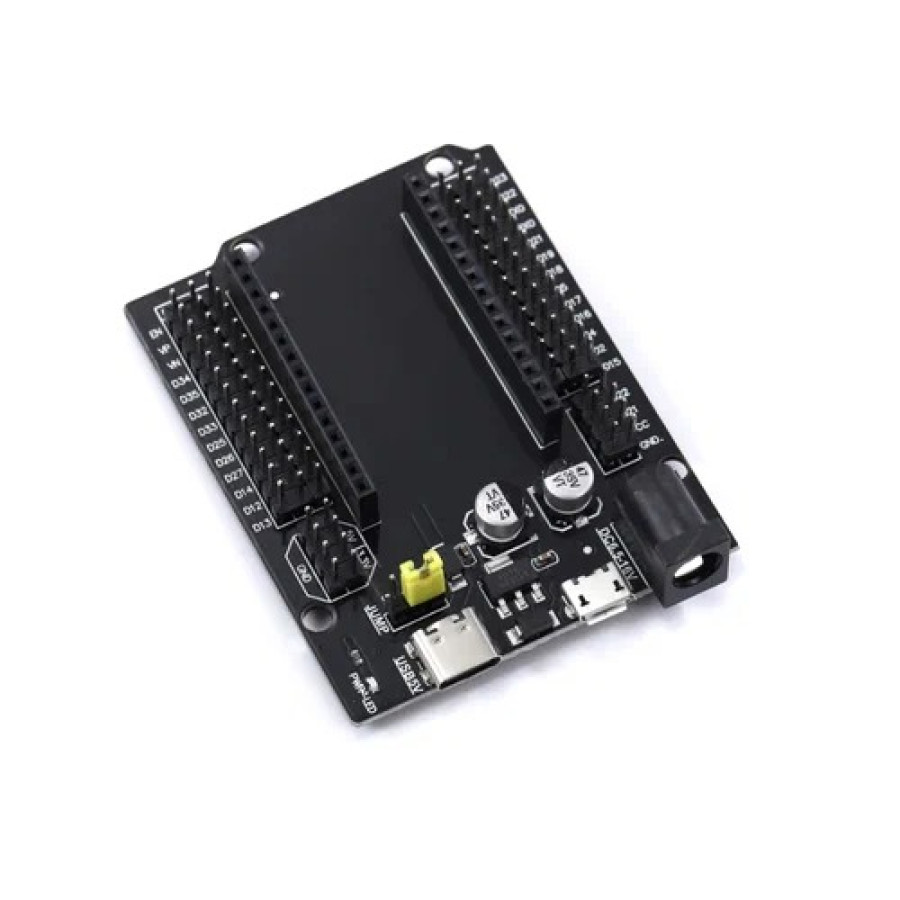

Плата расширения Expansion Board для ESP32 30-pin
Плата расширения Expansion Board для ESP32 30-pin
Плата расширения предназначена для удобного подключения и отладки плат ESP32 DevKit (30 выводов). Позволяет вывести все GPIO‑линии, питание и интерфейсы на штырьковые контакты для работы на макетной плате или в стационарных полотах.
Преимущества
-
Полный доступ ко всем выводам: 30 штырьковых контактов для всех GPIO, питания и интерфейсов.
-
Универсальные разъёмы питания: microUSB для питания и прошивки без лишних проводов.
-
Поддержка основных интерфейсов: UART, I²C, SPI, PWM, ADC без дополнительной распайки.
-
Простота монтажа: плата имеет отверстия для винтового крепления и подпружиненные разъёмы для устойчивого соединения.
-
Компактный форм‑фактор: минимальный размер, легко встраивается в макеты и корпуса.
Характеристики
-
Штырьковые контакты: 30 выводов (включая питание VIN, 3.3 V, GND, GPIO0–GPIO… и интерфейсы).
-
Питание: 5 В через microUSB, стабилизация на плате до 3.3 В.
-
Интерфейсы: UART, I²C, SPI, PWM, ADC.
-
Материал платы: FR‑4, односторонний печатный проводник.
-
Крепление: монтажные отверстия под M2.5 винты.
-
Размеры: 65 × 25 × 12 мм.
-
Вес: около 6 г.
