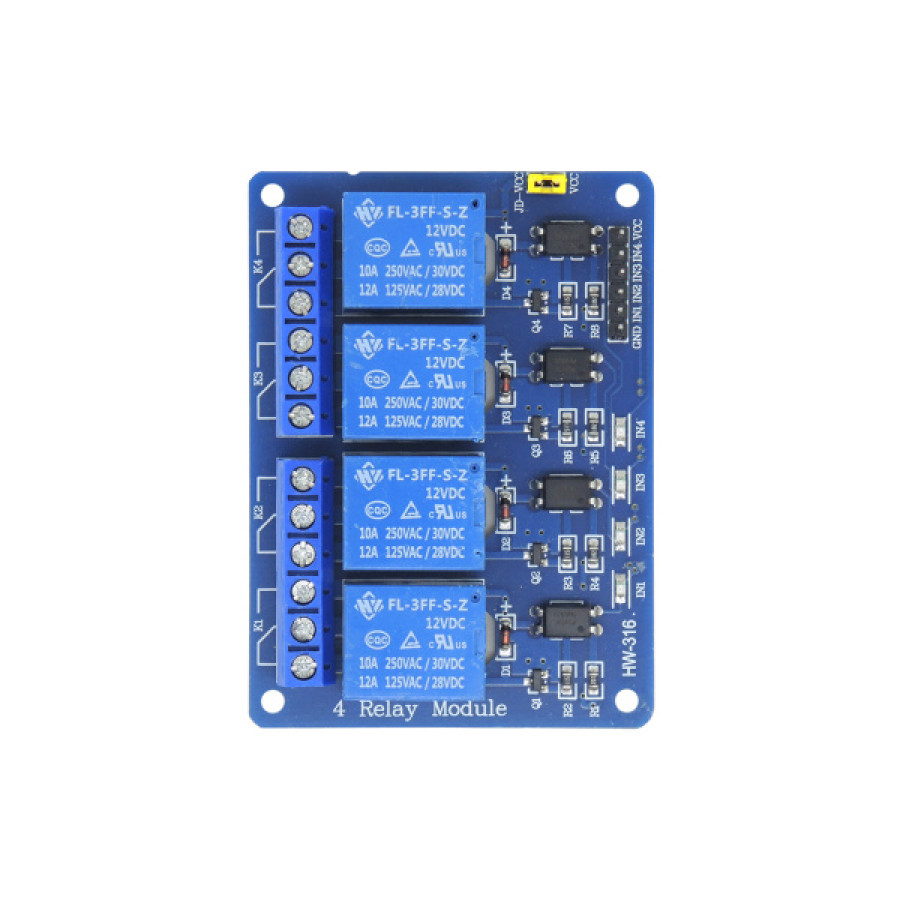

Это готовый к использованию модуль реле на базе четырех электромеханических реле (обычно типа JQC‑3FF‑S‑Z или SRD‑12VDC‑SL‑C), включающий секцию управления с оптопарой на каждом из входов. Питание модуля осуществляется от 12 V DC, а контакты каждой группы могут переключать до 10 A при 250 V AC или 30 V DC .

Оптопары обеспечивают гальваническую развязку между логикой управления (микроконтроллером) и катушками реле, что значительно снижает шум, защищает устройство и улучшает устойчивость цепей управления . Для удобства есть возможность выбирать логический уровень управления — High-Level или Low-Level trigger — для каждого канала отдельно с помощью перемычек . Индикаторы выполнения (LED) рядом с каждым реле и общий индикатор питания облегчают отладку и аудит состояния системы.

Габариты модуля варьируются — популярные размеры: 75×53×20 мм (от магазинов Украины) или 50×70 ×18 мм на европейских платформах . Также имеются стандартизованные монтажные отверстия Ø 3 мм для крепления в корпусе или на панели.

Преимущества

• Гальваническая развязка — каждый вход оптопарно изолирован, защищая управляющую плату от выбросов напряжения и помех от катушек реле .

• Высокая мощность коммутации — до 10 A при 250 V AC/30 V DC, подходит для управления двигателями, нагревателями, насосами, освещением .

• Настраиваемый режим управления — выбор High‑ или Low‑Level trigger для каждого канала посредством джамперов .

• Наглядная индикация — светодиоды рядом с каждым реле сообщают о срабатывании, а индикатор питания показывает готовность модуля.

• Удобное подключение — силовые выходы реализованы через винтовые клеммники, что упрощает подключение к питающей сети, а управляющие сигналы подключаются к штырьевому разъёму.
