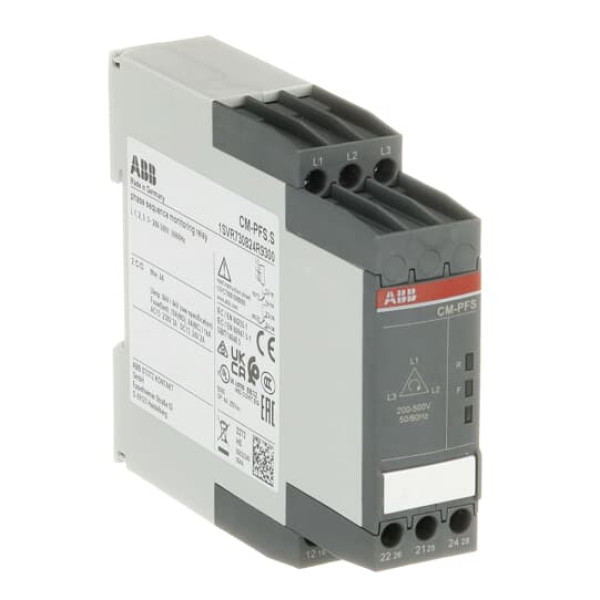

Трехфазное реле контроля CM-PFS. S (контроль обрыва и чередования фаз) 3x200-500В AC, 2ПК, винтовые клеммы, ABB 1SVR730824R9300
Трехфазное реле контроля CM-PFS. S (контроль обрыва и чередования фаз) 3x200-500В AC, 2ПК, винтовые клеммы, ABB 1SVR730824R9300
Реле контроля ABB CM-PFS.S из серии CM предназначено для непрерывного мониторинга трёхфазных сетей на предмет:
-
обрыва любой фазы;
-
неверной последовательности фаз;
-
недопустимого падения напряжения (≤ 60 % номинала).
Устройство питается непосредственно от контролируемой сети 3×200–500 В AC 50/60 Гц без дополнительного источника питания.
При обнаружении ошибки мгновенно отключает 2 переключающих контакта (2ПК, SPDT) по принципу замкнутой цепи (closed-circuit principle).
Корпус шириной 22,5 мм монтируется на DIN-рельсу 35 мм; винтовые двухкамерные клеммы обеспечивают надёжное подключение кабелей до 2,5 мм².
Используется в щитах управления двигателями, насосными станциями, лифтовым и промышленным оборудованием на территории России.
Сертифицировано по ТР ТС 004/2011, ГОСТ Р IEC 61347-2-1-2006, UL 508, CE и имеет маркировку EAC.
🔧 Ключевые характеристики
Copy
| Параметр | Значение |
|---|---|
| Измеряемое напряжение | 3 × 200–500 В AC (-15 %…+10 %) |
| Частота | 45–65 Гц |
| Потребляемая мощность | ≈ 11 ВА при 400 В |
| Контакты выхода | 2 × SPDT (2ПК) 4 А / 250 В |
| Время включения | 500 мс (фиксированная задержка пуска) |
| Время отключения при ошибке | мгновенное (< 100 мс) |
| Степень защиты | IP20 |
| Диапазон температур | –40…+70 °C |
| Крепление | DIN-рельса 35 мм |
| Клеммы | винтовые (screw type) |
| Габариты/вес | 22,5 × 90 × 70 мм / ≈ 90 г |
