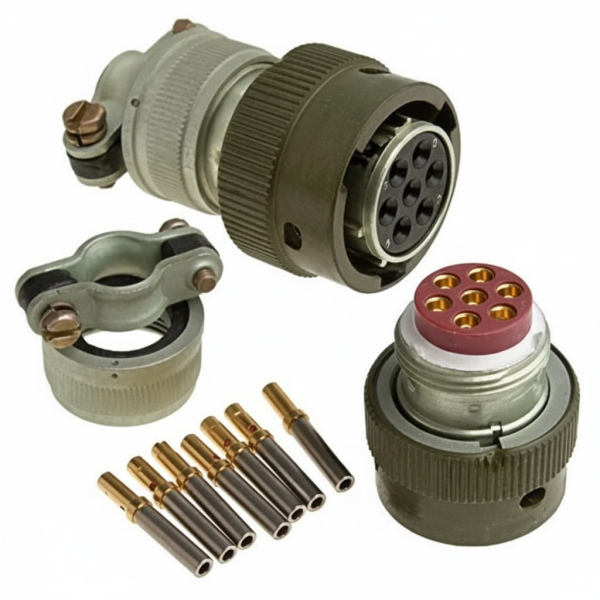

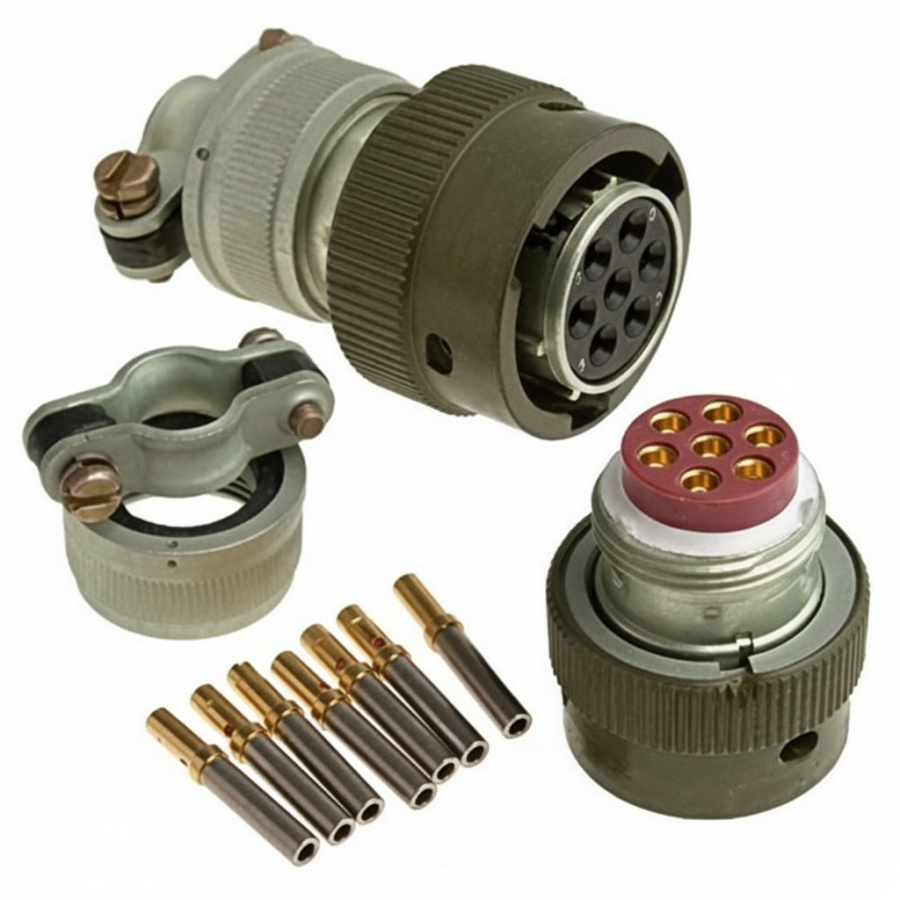

СНЦ23-7/18Р-6-В — кабельная розетка с прямым кожухом и байонетным соединением, предназначенная для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов при амплитудном напряжении до 700 В. Используется в радиоэлектронной, измерительной и промышленной аппаратуре, включая военную и авиационную технику. Прямой кожух обеспечивает защиту кабельного ввода и повышенную механическую прочность. Всеклиматическое исполнение (В) допускает эксплуатацию при температурах от –60 °С до +85 °С и при относительной влажности до 98 %. Контакты обжимные, покрытые золотом, обеспечивают низкое переходное сопротивление и высокую надёжность.

🔑 Ключевые характеристики

• Количество контактов: 7

• Тип соединителя: розетка кабельная (Р)

• Условный диаметр корпуса: 18 мм

• Исполнение: 6 — кабельная часть с прямым кожухом

• Климатическое исполнение: всеклиматическое (В)

• Рабочее напряжение: до 700 В (ампл.)

• Ток на контакт: до 6 А (рабоч.), до 12 А (макс.)

• Частота: до 3 МГц

• Сопротивление контактов: ≤ 4 мОм (Ø 1 мм)

• Сопротивление изоляции: ≥ 5 000 МОм

• Температурный диапазон: –60 °С … +85 °С

• Монтаж: обжимной (под опрессовку)

• Покрытие контактов: золото

• Материал корпуса: алюминиевый сплав, никелирование

• Материал изолятора: стеклотекстолит

• Механический ресурс: 1 000 циклов сочленений-расчленений

• Срок сохраняемости: 15 лет

• Масса: ≈ 56 г

• Габариты: Ø25 × 50 мм

• Технические условия: ГЕ0.364.241 ТУ
