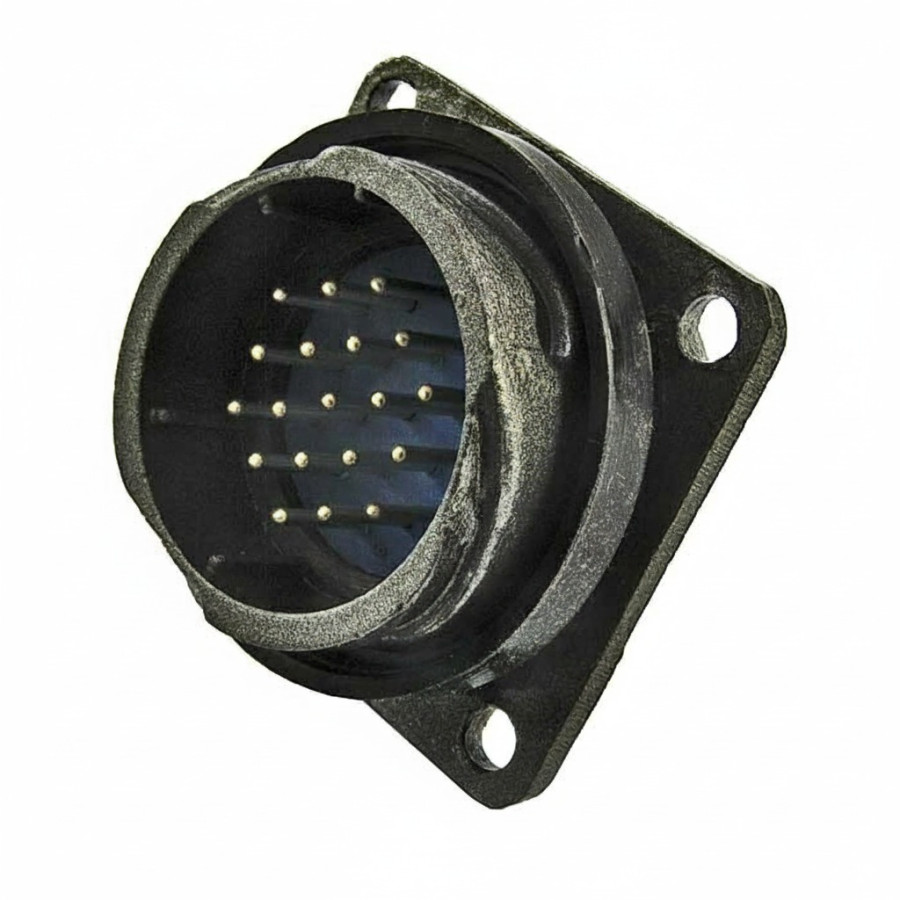

Приборная вилка серии FQ24 с байонетным механизмом быстроразъемного соединения.
19 контактов диаметром 1,0 мм каждый размещены в прочном металлическом корпусе Ø24 мм и обеспечивают надёжную передачу сигналов и питания в промышленных и автомобильных системах.
Байонетные защёлки позволяют соединять и разъединять кабель без инструментов за четверть оборота.
Герметичность IP67 и рабочий диапазон –55…+100 °C делают разъем устойчивым к вибрации, влаге и пыли.
Поставляется поштучно, совместим с розетками FQ24-19TK-12/16.

Ключевые характеристики

• Тип: приборная вилка (панельная сторона)

• Серия: FQ24

• Количество контактов: 19 pin (Ø 1,0 мм)

• Номинальное напряжение: 250 В AC

• Номинальный ток: 3 А на контакт

• Диаметр корпуса: 24 мм

• Механизм соединения: байонетный, быстроразъемный (¼ оборота)

• Степень защиты: IP67 (1 м под водой 30 мин)

• Сопротивление контактов: ≤ 5 мΩ

• Сопротивление изоляции: ≥ 5000 МΩ

• Диэлектрическая прочность: 1000 В (50 Гц, 1 мин)

• Рабочая температура: –55 °C…+100 °C

• Виброустойчивость: 10–2000 Гц, 150 м/с²

• Удароустойчивость: 490 м/с²

• Ресурс соединений: ≥ 500 циклов

• Материал корпуса: алюминиевый сплав, анодирование

• Сертификаты: RoHS, CE
