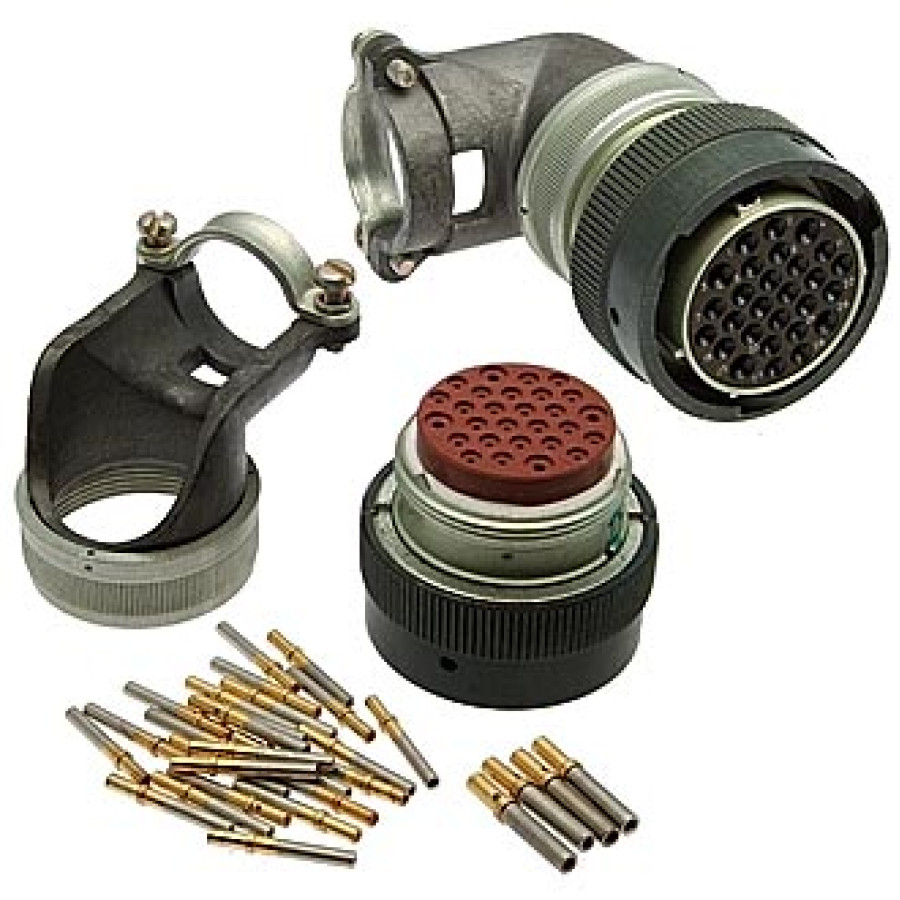

СНЦ23-28/27Р-8-В — кабельная розетка с угловым кожухом, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц и напряжением до 700 В. Используется в радиоэлектронной, измерительной и промышленной аппаратуре. Исполнение 8 означает наличие углового кожуха, обеспечивающего компактное и защищённое подключение кабеля под углом 90°, что удобно при ограниченном пространстве. Всеклиматическое исполнение (В) позволяет эксплуатировать изделие при температурах от –60 °С до +85 °С и влажности до 98 %. Разъём обеспечивает надёжное байонетное соединение и устойчивость к вибрации и механическим воздействиям.

🔑 Ключевые характеристики

• Количество контактов: 28

• Тип соединителя: розетка кабельная (Р)

• Условный размер корпуса: 27 мм

• Исполнение: 8 — кабельная часть с угловым кожухом

• Климатическое исполнение: всеклиматическое (В)

• Рабочее напряжение: до 700 В

• Ток на контакт: до 3 А (контакт Ø 1,5 мм)

• Частота: до 3 МГц

• Сопротивление изоляции: ≥ 1000 МОм

• Контактное сопротивление: ≤ 5 мОм

• Температурный диапазон: –60 °С … +85 °С

• Монтаж: обжимной (под опрессовку)

• Материал корпуса: алюминиевый сплав, никелирование

• Материал изолятора: стеклотекстолит

• Покрытие контактов: золото

• Механический ресурс: 1000 циклов

• Срок сохраняемости: 15 лет

• Масса: ≈ 80 г

• Габариты: Ø 27 мм, длина углового кожуха ≈ 50 мм

• Технические условия: ГЕ0.364.241 ТУ
