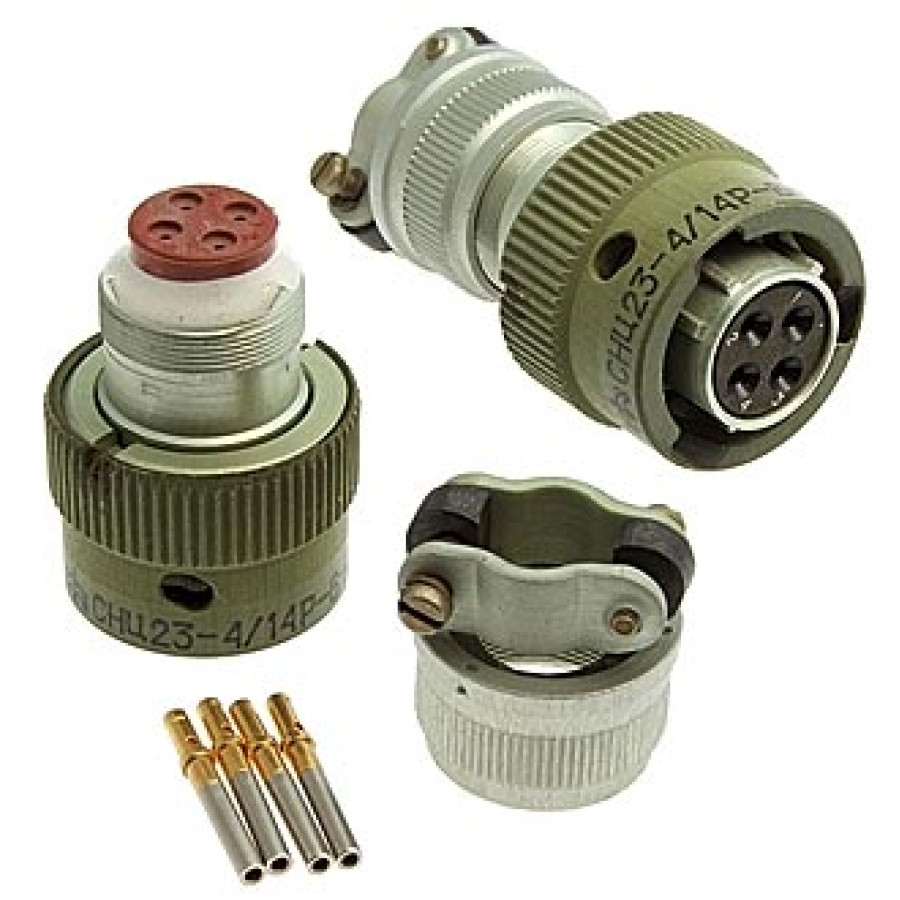

СНЦ23-4/14В-8-б-В — кабельная вилка с угловым кожухом и байонетным соединением, предназначенная для эксплуатации в электрических цепях постоянного и переменного тока (до 3 МГц) при амплитудном напряжении до 700 В. Используется в радиоэлектронной, измерительной и промышленной аппаратуре, включая военную и авиационную технику. Угловой кожух (исполнение 8) обеспечивает компактное подключение кабеля под 90°, что удобно при ограниченном пространстве. Полярность «б» задаёт угловое положение изолятора относительно корпуса, исключающее ошибочное соединение. Всеклиматическое исполнение (В) допускает эксплуатацию при температурах от –60 °С до +85 °С и при относительной влажности до 98 %. Контакты обжимные, покрытые золотом, обеспечивают низкое переходное сопротивление и высокую надёжность.

🔑 Ключевые характеристики

• Количество контактов: 4

• Тип соединителя: вилка кабельная (В)

• Условный диаметр корпуса: 14 мм

• Исполнение: 8 — кабельная часть с угловым кожухом

• Полярность: «б» (угловое положение изолятора)

• Климатическое исполнение: всеклиматическое (В)

• Рабочее напряжение: до 700 В (ампл.)

• Ток на контакт: до 3 А (рабоч.), до 6 А (макс.)

• Частота: до 3 МГц

• Сопротивление контактов: ≤ 0,004 Ом (Ø 1 мм)

• Сопротивление изоляции: ≥ 5 000 МОм

• Температурный диапазон: –60 °С … +85 °С

• Монтаж: обжимной (под опрессовку)

• Покрытие контактов: золото

• Материал корпуса: алюминиевый сплав, никелирование

• Материал изолятора: стеклотекстолит

• Механический ресурс: 1 000 циклов

• Срок сохраняемости: 15 лет

• Масса: ≈ 56 г

• Габариты: ≈ 29 × 42 × 45 мм

• Технические условия: ГЕ0.364.241 ТУ
