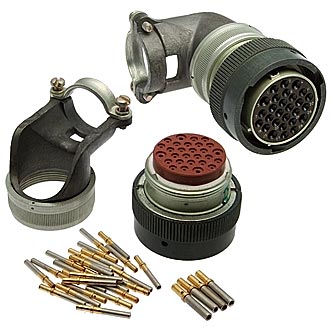

СНЦ23-28/27В-8-В — кабельная вилка с угловым (45°) металлическим кожухом, 28 контактов, корпус условного диаметра 27 мм. Исполнение «8» обеспечивает высокую механическую защиту и экранирование жгутов в ограниченном пространстве. Предназначена для подключения кабельных сборок к бортовым, измерительным и промышленным системам, работающим в цепях постоянного и переменного тока (до 3 МГц, 700 В). Совместима с розетками СНЦ23-28/27Р-8-⋅ и аналогами СНЦ27/28/29, ОНЦ-БГ-8. Всеклиматическое исполнение «В» допускает эксплуатацию от –60 °С до +155 °С.

Ключевые характеристики

• 28 контактов, корпус 27 мм

• кабельная вилка, угловой кожух 45° (исполнение «8»)

• 700 В (ампл.), 9 А (Ø1,5 мм) / 5 А (Ø1 мм)

• сопротивление контактов ≤ 2,5 мОм / ≤ 4 мОм

• ≥500 циклов сочленения

• –60 °С…+155 °С, вибрация 400 м/с², удар 5000 м/с²

• покрытие контактов: золото

• всеклиматическое исполнение В по ГОСТ В 20.39.404-81
