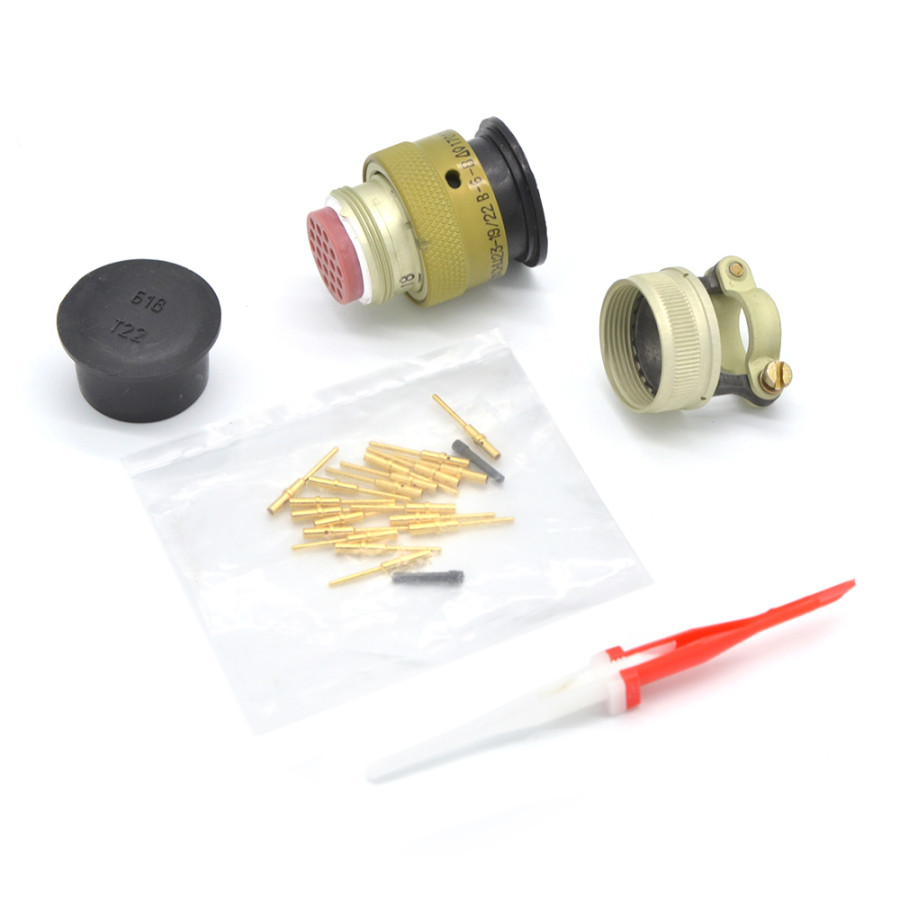

СНЦ23-19/22В-6-В — кабельная вилка с прямым кожухом, цилиндрический низкочастотный соединитель байонетного типа на 19 контактов. Предназначена для работы в цепях постоянного и переменного тока до 700 В (амплитудное) и частотой до 3 МГц. Всеклиматическое исполнение «В» обеспечивает эксплуатацию от –60 °С до +85 °С. Используется в авиационной, железнодорожной и промышленной аппаратуре, в бортовых и наземных системах, где требуется надёжное многопозиционное соединение с поляризацией «6» (5 шпонок) .

Ключевые характеристики

• Тип: кабельная вилка, прямой кожух, байонет

• Контакты: 19 × Ø1 мм, ток до 11 А на контакт, золотое покрытие

• Напряжение: 700 В амплитудное

• Частота: до 3 МГц

• Сопротивление изоляции: ≥5000 МОм

• Температурный диапазон: –60…+85 °С

• Количество циклов сочленения: 500

• Корпус: алюминиевый сплав, никелирование

• Поляризация: «6» (5 шпонок, поворот изолятора)

• Совместимость: розетки СНЦ23-19/22Р-6-В

• Стандарты: ГЕ0.364.241ТУ, НКЦС.434410.112ТУ
