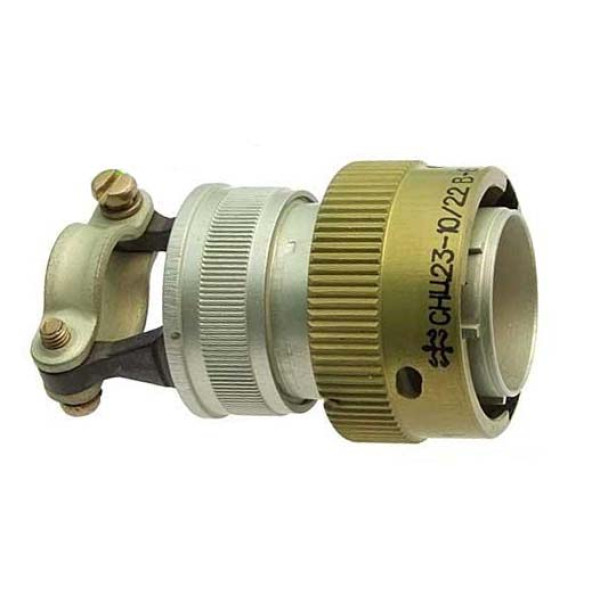

СНЦ23-10/22В-6-В — кабельная вилка (штекер) с прямым кожухом и байонетным соединением, предназначенная для работы в электрических цепях постоянного и переменного тока (до 3 МГц) при амплитудном напряжении до 700 В. Используется в радиоэлектронной, измерительной и промышленной аппаратуре, включая военную и авиационную технику. Прямой кожух обеспечивает защиту кабельного ввода и повышенную механическую прочность. Всеклиматическое исполнение (В) допускает эксплуатацию при температурах от –60 °С до +155 °С и при относительной влажности до 98 %. Контакты обжимные, покрытые золотом, обеспечивают низкое переходное сопротивление и высокую надёжность.

🔑 Ключевые характеристики

• Количество контактов: 10

• Тип соединителя: вилка кабельная (В)

• Условный диаметр корпуса: 22 мм

• Исполнение: 6 — кабельная часть с прямым кожухом

• Климатическое исполнение: всеклиматическое (В)

• Рабочее напряжение: до 700 В (ампл.)

• Ток на контакт: до 6 А (рабоч.), до 12 А (макс.)

• Частота: до 3 МГц

• Сопротивление контактов: ≤ 2,5 мОм (Ø 1,5 мм)

• Сопротивление изоляции: ≥ 5 000 МОм

• Температурный диапазон: –60 °С … +155 °С

• Монтаж: обжимной (под опрессовку)

• Покрытие контактов: золото

• Материал корпуса: алюминиевый сплав, никелирование

• Материал изолятора: стеклотекстолит

• Механический ресурс: 500 циклов сочленений-расчленений

• Срок сохраняемости: 15 лет

• Масса: ≈ 56 г

• Габариты: Ø29,5 × 48 мм

• Технические условия: ГЕ0.364.241 ТУ
