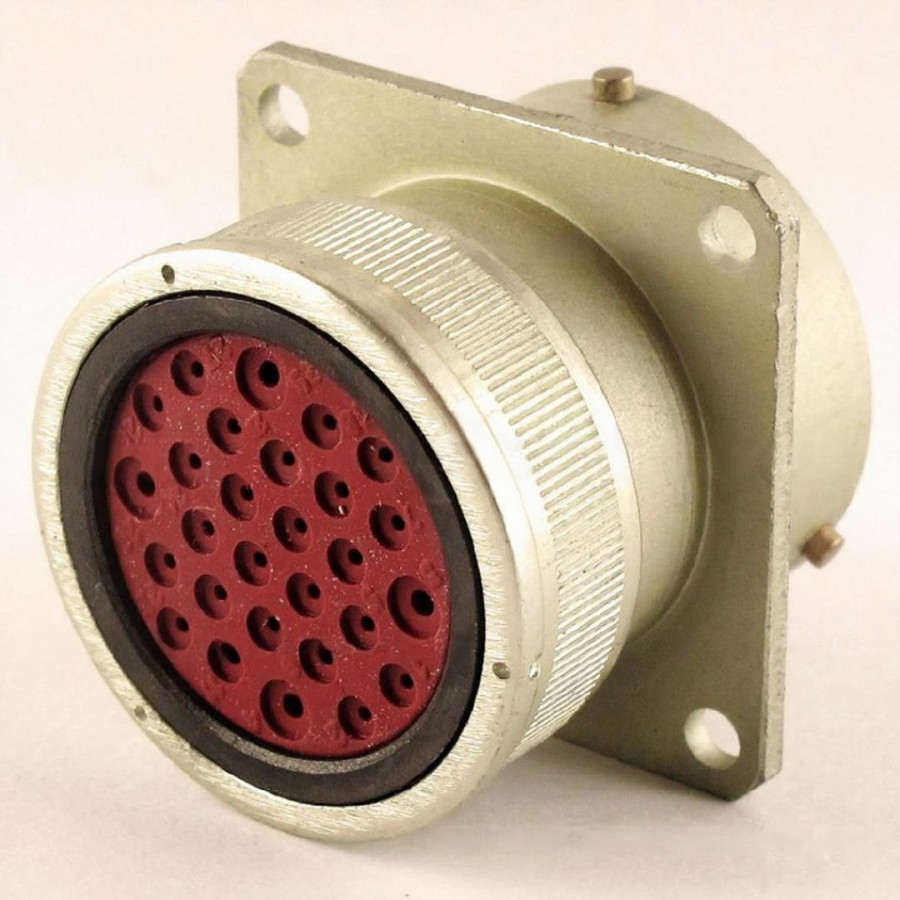

СНЦ23-28/27В-1-А-В — приборная вилка без кожуха, 28 контактов, корпус Ø27 мм, исполнение «1-А»: стандартные контакты и поляризация «А» (поворот изолятора на 15°). Предназначена для внутреннего монтажа в платы и блоки, обеспечивает быстрое подключение/отключение низкочастотных цепей (до 3 МГц, 700 В ампл.). Применяется в измерительных приборах, бортовых системах и промышленных модулях, эксплуатируемых во всеклиматических условиях. Работает в паре с розетками СНЦ23-28/27Р-1-А-⋅ и аналогами СНЦ27/28/29, ОНЦ-БГ-1.

Ключевые характеристики

• 28 контактов, корпус 27 мм

• приборная вилка, без кожуха, поляризация «А»

• 700 В (ампл.), 9 А (Ø1,5 мм) / 5 А (Ø1 мм)

• сопротивление контактов ≤ 4 мОм / ≤ 2,5 мОм

• ≥500 циклов сочленения

• –60 °С…+155 °С, вибрация 400 м/с², удар 5000 м/с²

• покрытие контактов: золото

• всеклиматическое исполнение В по ГОСТ В 20.39.404-81
