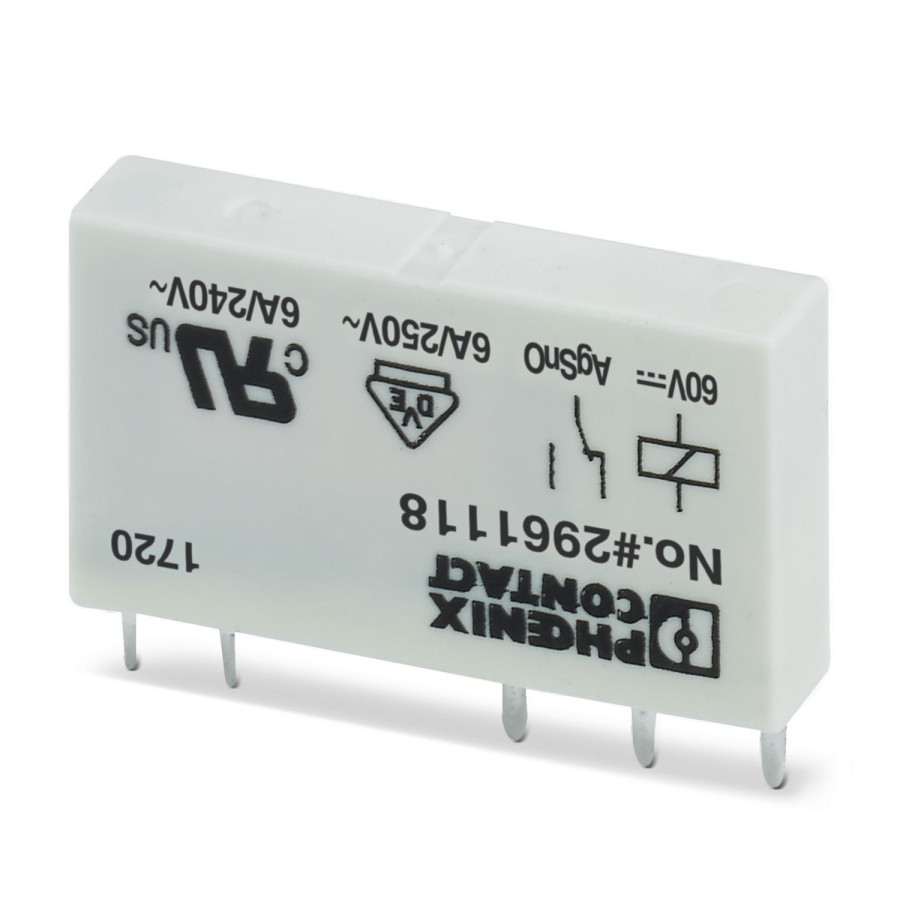

Одиночное печатное реле Phoenix Contact серии REL-MR-60DC/21 (кат. № 2961118) — это компактный силовой модуль с одним переключающим контактом (1 PDT/SPDT). Предназначено для коммутации нагрузок до 6 A при напряжении до 250 V AC/DC в промышленной и бытовой автоматике, распределительных щитах, системах управления освещением, нагревателями и двигателями малой мощности. Катушка рассчитана на постоянное напряжение 60 V DC и потребляет всего 180 мВт. Толщина корпуса 15 мм позволяет экономить место на DIN-рейке или печатной плате. Контакты из AgSnO обеспечивают низкое переходное сопротивление и высокую усталостную прочность. Реле обладает усиленной изоляцией 4 кВ между катушкой и контактами, степенью защиты RT III (моется) и работает в диапазоне температур –40 °C…+85 °C, что гарантирует надёжность в суровых условиях.

Ключевые характеристики

• Производитель: Phoenix Contact

• Каталожный №: 2961118

• Тип: одиночное печатное реле REL-MR-60DC/21

• Напряжение катушки: 60 V DC (±10 %)

• Сопротивление катушки: 20,5 кΩ ±15 %

• Ток катушки: 3 мА (тип.)

• Потребляемая мощность катушки: 180 мВт

• Конфигурация контактов: 1 PDT (SPDT, 1 Form C)

• Номинальный коммутируемый ток: 6 A

• Максимальное коммутируемое напряжение: 250 V AC / 250 V DC

• Максимальная коммутационная мощность: 1500 VA / 140 W (24 V DC)

• Минимальная коммутируемая нагрузка: 10 мА @ 12 V DC

• Материал контактов: AgSnO

• Электрическая прочность изоляции: 4 кВ AC (50 Гц, 1 мин)

• Время срабатывания / отпускания: ≤ 5 мс / ≤ 2,5 мс

• Механический ресурс: ≥ 2×10⁷ циклов

• Электрический ресурс: ≥ 10⁵ циклов при 6 A 250 V AC

• Рабочая температура: –40 °C … +85 °C

• Габариты (Ш×В×Г): 15 × 28 × 21 мм

• Масса: 6,6 г

• Монтаж: печатная плата (DIP-8) или колодка PL-С/PLC-B…

• Степень защиты: RT III (моется, флюсостойкое)

• Соответствие стандартам: EN 50178, IEC 60947, UL Recognized, VDE
