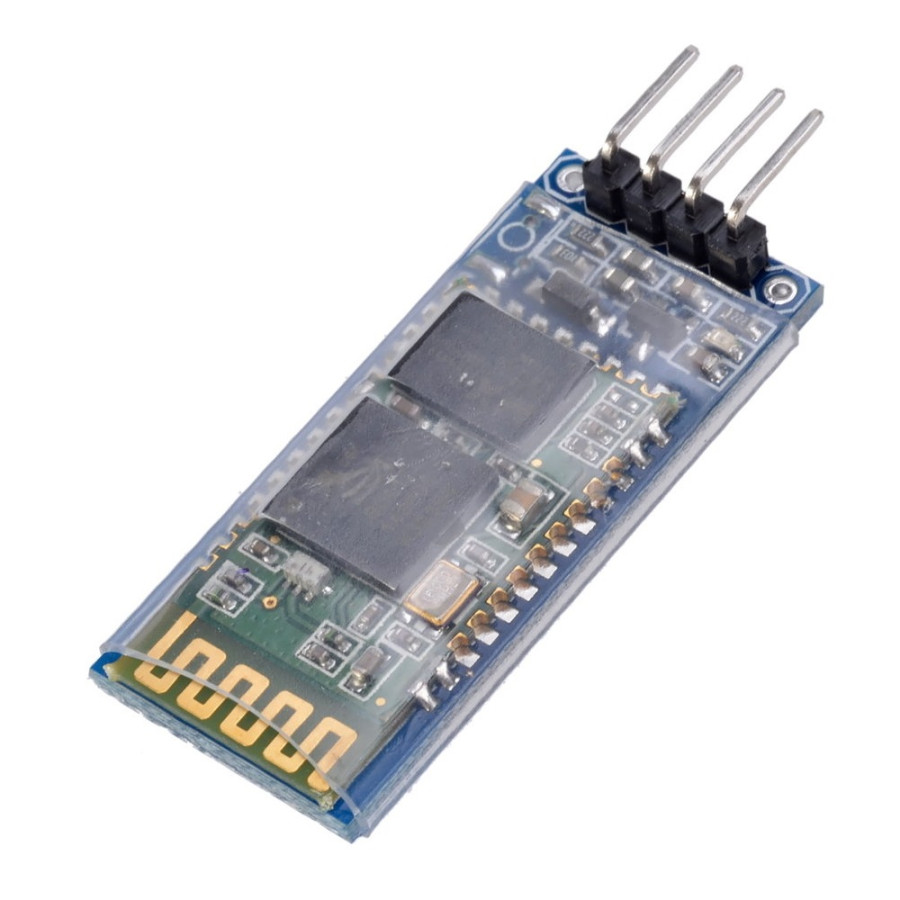

HC‑06 — популярный недорогой модуль Bluetooth‑уровня v2.0+EDR, предназначенный для реализации простого беспроводного соединения между Arduino (или другими микроконтроллерами) и смартфоном, ПК или планшетом. Работает исключительно в рабочем режиме Slave, что означает, что модуль ожидает подключения и не может самостоятельно инициировать соединение .

Питается от 3,3–6 В и содержит встроенный стабилизатор, допускающий подключение к 5 В. Максимальный ток потребления составляет около 45 мА . Частота передачи — 9600 бод по умолчанию, но диапазон варьируется от 1200 до 1 384 200 бод при конфигурировании через AT‑команды . Радиус связи составляет до 30 м в открытом пространстве, что делает HC‑06 удобным для использования в домашних и образовательных проектах .

Модуль оснащён сразу четырьмя основными контактами (VCC, GND, RXD, TXD), а также дополнительными — EN (при отключении переводит модуль в режим сна) и STATE для индикации статуса связи (мигает в паре и горит при активном соединении) .

Преимущества

• Простота использования — работает как классическая последовательная связь (UART), легко интегрируется в проекты .

• Надёжное питание — вход от 3,3 до 6 В, логика 5 В‑толерантна, обеспечивает стабильную работу даже на Arduino с 5 В шиной .

• Настраиваемые параметры — скорость передачи до 1.38 Мбод и смена имени/пароля через AT‑команды .

• Значительная дальность — до 30 м при линейной связи, что достаточно для внутрикомнатных задач .

• Дополнительная индикация — контакт STATE показывает текущий статус — подключён/не подключён .

• Пример подключения к Arduino

  Подключите следующим образом:

• HC‑06 VCC → Arduino 5 В или 3,3 В

• GND → GND

• RX → TX (Pin 1) через делитель (или напрямую на 5 В‑толерантный RX)

• TX → RX (Pin 0)

• Во время прошивки снимается соединение TX–RX .
