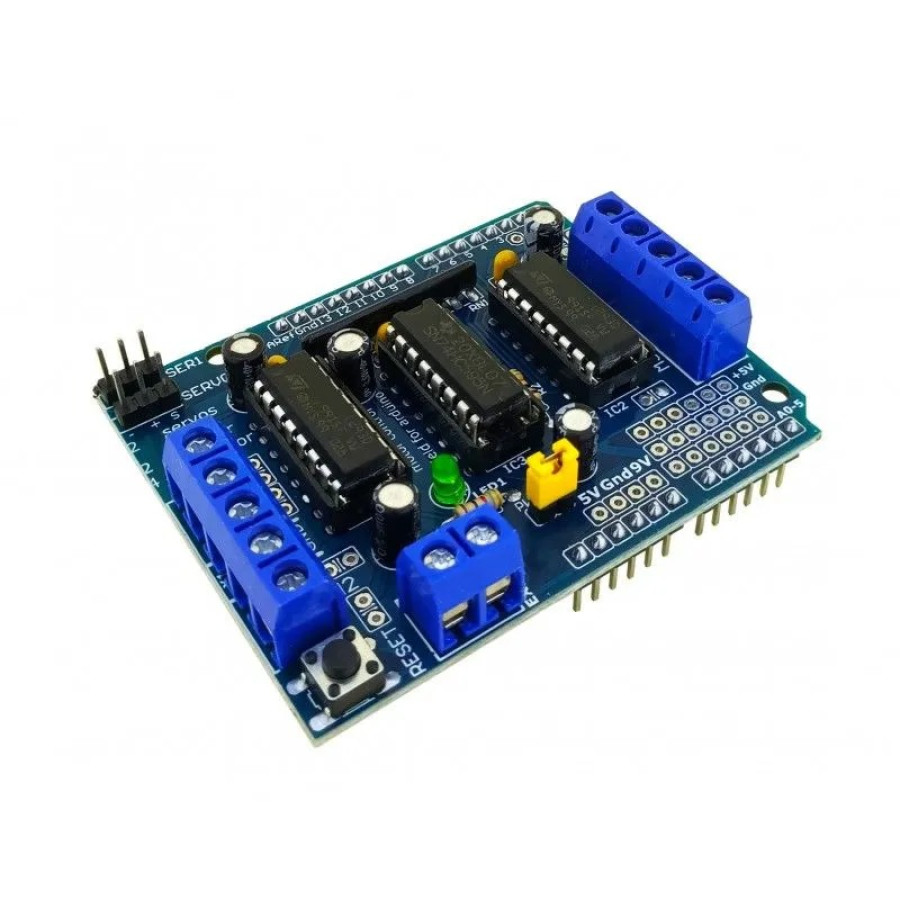

Motor Control Shield L293D (драйвер двигателей и серво) для Arduino
Motor Control Shield L293D (драйвер двигателей и серво) для Arduino
-dlya-Arduino-900x900.jpg "Motor Control Shield L293D (драйвер двигателей и серво) для Arduino")
Motor Control Shield L293D — это расширение для плат Arduino, предназначенное для управления двигателями постоянного тока, шаговыми и сервоприводами. Он оснащён двумя микросхемами L293D, каждая из которых содержит два канала H-моста, позволяя управлять до четырёх двигателей или двумя шаговыми двигателями одновременно. Это решение идеально подходит для проектов, требующих управления несколькими моторами с использованием одного контроллера.
Преимущества
-
Многофункциональность: поддерживает управление до 4 двигателями постоянного тока, 2 шаговыми двигателями и 2 сервоприводами.
-
Независимое управление: каждый канал может управляться независимо, позволяя гибко настраивать работу каждого двигателя.
-
Защита от перегрузок: встроенные защитные диоды обеспечивают защиту от обратного тока, что увеличивает надёжность работы.
-
Простота подключения: совместим с платами Arduino формата Uno и Mega, что упрощает интеграцию в проекты.
-
Управление скоростью: поддерживает ШИМ (PWM) для регулировки скорости вращения двигателей.
Характеристики
-
Напряжение питания двигателей: от 4,5 В до 36 В.
-
Максимальный ток на канал: 600 мА (пиковый до 1,2 А).
-
Количество управляемых двигателей: до 4 DC, 2 шаговых или 2 сервопривода.
-
Тип микросхемы: L293D (двухканальный H-Bridge).
-
Подключение: устанавливается непосредственно на плату Arduino.
-
Размеры: 70 × 54 × 20 мм.
-
Вес: 31 г.
