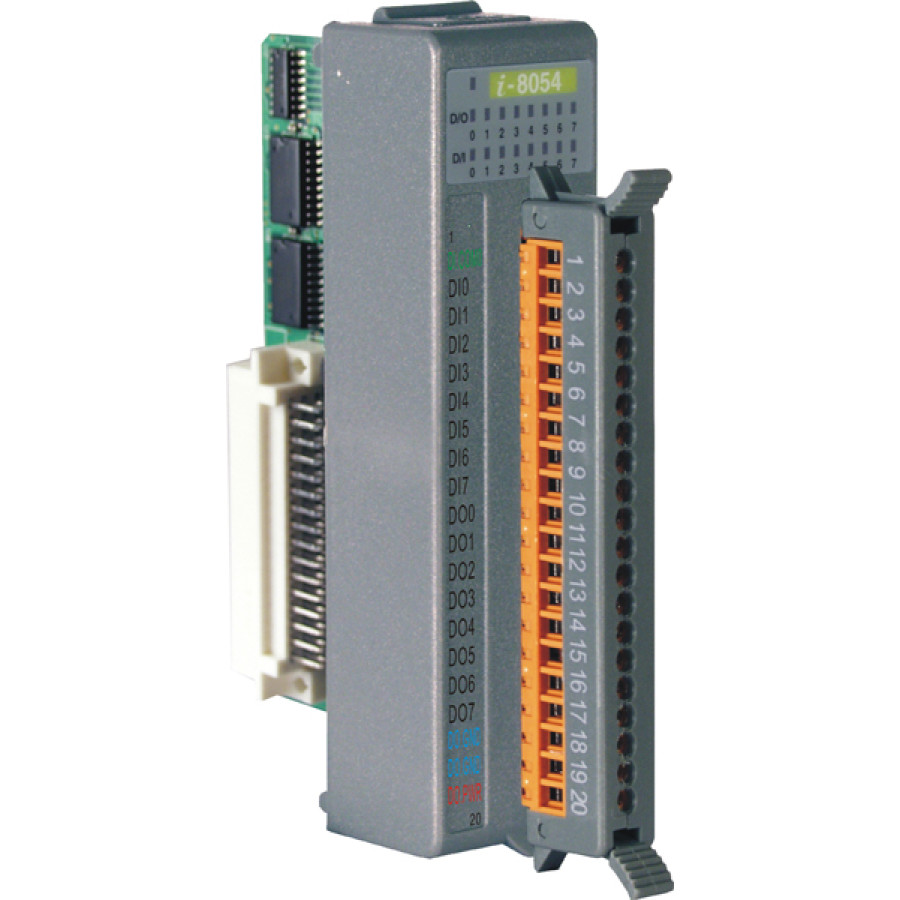

Модуль ввода-вывода ICP DAS I-8054-G CR
Модуль ввода-вывода ICP DAS I-8054-G CR
Модуль ICP DAS I-8054-G CR — это высоконадежный модуль дискретного ввода-вывода, предназначенный для использования в промышленных системах автоматизации. Он оснащен 8 изолированными каналами дискретного ввода (DI) и 8 изолированными каналами дискретного вывода (DO), что обеспечивает гибкость и надежность при управлении различными устройствами и сборе данных о состоянии оборудования. Модуль разработан для установки в промышленные контроллеры ICP DAS серий I-8000 и I-87000, использующие параллельную шину.
Одной из ключевых особенностей I-8054-G CR является его повышенная устойчивость к агрессивным средам, благодаря обозначению "CR" (Conformal Coating Ready). Это указывает на то, что плата модуля подготовлена для нанесения специального защитного лакового покрытия (conformal coating), которое значительно увеличивает защиту электроники от влаги, пыли, химических веществ, соляного тумана и экстремальных температурных колебаний. Высокий уровень электрической изоляции до 3750 В постоянного тока (фотоизоляция) между каналами и внутренней логикой, а также защита от электростатического разряда (ESD) до ±4 кВ гарантируют стабильную и безопасную работу в условиях сильных промышленных помех. Каналы вывода выполнены по схеме "открытый коллектор" (Sink Type Output) с защитой от перегрузки и короткого замыкания. Серый цвет корпуса ("G") соответствует стандартной цветовой схеме ICP DAS.
Модуль I-8054-G CR идеально подходит для создания отказоустойчивых и долговечных систем управления технологическими процессами, автоматизации зданий, сельскохозяйственных комплексов и машин, работающих в тяжелых условиях окружающей среды.
-
Тип модуля: Модуль дискретного ввода-вывода (DI/DO)
-
Количество каналов ввода: 8 изолированных каналов дискретного ввода (DI)
-
Количество каналов вывода: 8 изолированных каналов дискретного вывода (DO)
-
Тип шины: Параллельная (для контроллеров ICP DAS серий I-8000/I-87000)
-
Изоляция: Фотоизоляция 3750 В постоянного тока (3750 VDC)
-
Защита от ЭСР (ESD): ±4 кВ на каждом терминале (соответствие IEC 61000-4-2)
-
Особенность "CR": Совместимость с конформным покрытием (Conformal Coating Ready) для работы в агрессивных средах (само покрытие не нанесено с завода, но может быть нанесено позднее)
-
Цвет корпуса: Серый ("G")
Характеристики дискретных входов (DI):
-
Тип: Сухой контакт (Dry Contact) / Контакт с внешним питанием (Wet Contact)
-
Уровень логического "0": 0...+1 В постоянного тока (макс.)
-
Уровень логической "1": +3.5...+30 В постоянного тока
-
Входное сопротивление: 10 кОм, 0.5 Вт
-
Тип контакта: Sink (NPN) / Source (PNP) – универсальные входы
Характеристики дискретных выходов (DO):
-
Тип: Изолированный открытый коллектор (Isolated Open Collector)
-
Максимальное напряжение нагрузки: +5...+30 В постоянного тока
-
Максимальный ток нагрузки: 375 мА на канал (для большинства моделей I-8054, некоторые источники указывают до 700 мА, лучше уточнять у производителя)
-
Защита: От перегрузки по току и короткого замыкания
-
Тип контакта: Sink (NPN)
Общие характеристики:
-
Индикация:
-
1 светодиод состояния (питание/связь)
-
16 светодиодов состояния каждого канала ввода/вывода
-
-
Потребляемая мощность: 0.55 Вт (макс.)
-
Рабочая температура: от -25°C до +75°C
-
Температура хранения: от -40°C до +85°C
-
Рабочая влажность: 10 ~ 90% относительной влажности, без конденсации
-
Габариты (ШхДхВ): 30 x 88 x 115 мм (приблизительно, для низкопрофильного модуля)
-
Вес: Приблизительно 0.14 кг
-
Разъемы: Винтовые клеммы для подключения
-
Монтаж: В слот контроллера ICP DAS I-8000/I-87000
