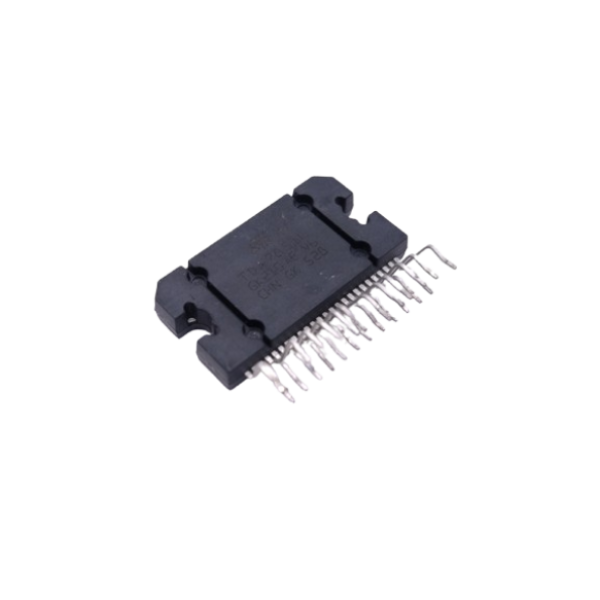

Микросхема TDA8571J, корпус DBS23P
Микросхема TDA8571J, корпус DBS23P
Микросхема TDA8571J — это высококачественный четырехканальный (Quad) усилитель мощности звуковой частоты (УМЗЧ) класса B, разработанный компанией NXP Semiconductors (ранее Philips Semiconductors). Основное предназначение этой микросхемы — использование в автомобильных радиоприемниках и магнитолах, где требуется высокая выходная мощность при однополярном питании от бортовой сети автомобиля.
Ключевой особенностью TDA8571J является конфигурация BTL (Bridge-Tied Load) для каждого из четырех усилителей. Это позволяет получить значительно большую выходную мощность на канал по сравнению с традиционными усилителями с односторонним выходом, так как нагрузка (динамик) подключается между двумя выходами усилителя, работающими в противофазе.
Микросхема поставляется в специализированном 23-выводном пластиковом силовом корпусе DBS23P (также известный как SOT411-1). Этот корпус разработан для эффективного отвода тепла и удобства монтажа в автомобильную электронику, обычно методом сквозного монтажа (Through-Hole).
-
Производитель: NXP Semiconductors (ранее Philips Semiconductors)
-
Тип микросхемы: Интегральный усилитель мощности звуковой частоты (УМЗЧ)
-
Класс усилителя: B
-
Количество каналов: 4 (Quad)
-
Конфигурация: BTL (Bridge-Tied Load) на каждый канал
-
Максимальная выходная мощность:
-
4 x 40 Вт (EIAJ) на 4 Ом нагрузке
-
23 Вт (RMS) на 4 Ом при THD = 0.1% и VP=14.4 В (типовые значения могут варьироваться в зависимости от условий)
-
-
Диапазон рабочего напряжения питания (VP): От 6 В до 18 В (типовое 14.4 В)
-
Максимальное напряжение питания (нерабочее): До 30 В
-
Напряжение при защите от перенапряжения (Load dump): До 45 В (в течение 50 мс)
-
Коэффициент усиления (Gain): Фиксированный, 34 дБ
-
Коэффициент гармонических искажений (THD + Noise): Типично 0.1%
-
Сопротивление нагрузки: 4 Ом
-
Ток покоя (Total quiescent current): Типично 120 мА
-
Ток в режиме Standby: <100μA
-
Входное сопротивление: Типично 100 кОм
-
Коэффициент подавления пульсаций питания (SVRR): Хороший
-
Рабочая температура: От −40∘C до +85∘C
-
Максимальная рассеиваемая мощность (Ptot): До 60 Вт
-
Корпус: DBS23P (23-выводной пластиковый силовой корпус, Single In-Line (SIL) DIL-bent-SIL Power Package, SOT411-1)
-
Встроенные защиты: Load Dump Protection, Short-circuit safe (на землю, на VP, между нагрузками), Thermally Protected, Reverse Polarity Safe, ESD Protected.
-
Дополнительные функции: Диагностика (искажение, короткое замыкание, предупреждение о перегреве), режим выбора (Operating, Mute, Standby), отсутствие "щелчков" при переключении режимов.
-
Аналоги/Сходные (не всегда прямая замена без изменений схемы): TDA8568Q (Pin-совместим, но разница в усилении). NXP производит целую серию подобных усилителей, таких как TDA856x, TDA8591J и другие, но они могут отличаться мощностью, количеством каналов или классом.
