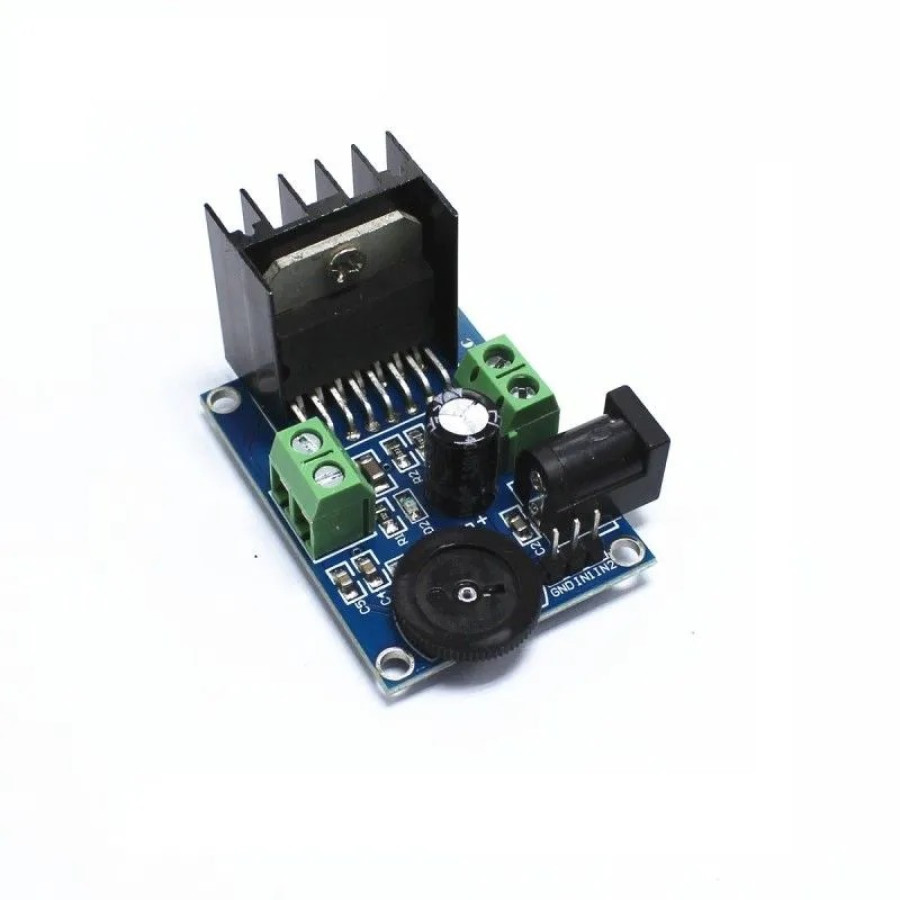

Модуль усилителя аудио TDA7266 двухканальный
Модуль усилителя аудио TDA7266 двухканальный
Двухканальный усилитель на базе микросхемы TDA7266 предназначен для работы в портативных и стационарных аудиосистемах. Обеспечивает выходную мощность до 2×10 Вт при нагрузке 4 Ω и до 2×5 Вт при 8 Ω. Отличается низким уровнем искажений и компактным форм‑фактором.
Преимущества
-
Высокая стабильность работы при широком диапазоне питания.
-
Минимальный уровень искажений даже при максимальной громкости.
-
Встроенные защитные функции от перегрева и короткого замыкания.
-
Компактный размер для встраивания в готовые конструкции.
-
Низкое собственное потребление в режиме ожидания.
-
Микросхема: TDA7266
-
Класс усилителя: AB
-
Выходная мощность:
-
2×10 Вт при 4 Ω и VCC = 12 В
-
2×5 Вт при 8 Ω и VCC = 12 В
-
-
Напряжение питания: 6 – 15 В DC
-
Ток покоя: ≈ 60 мА
-
Полоса пропускания: 20 Гц – 20 кГц
-
Коэффициент гармонических искажений (THD): < 0,1 %
-
Соотношение сигнал/шум: ≥ 80 дБ
-
Защита: от перегрева, от короткого замыкания выхода
-
Габариты платы: ~50 × 35 × 15 мм
-
Вес: ~20 г
