Амортизатор АПН-1 кгс
Амортизатор АПН-1 кгс
Амортизатор АПН-1 — это специализированный опорный амортизатор пространственного нагружения, разработанный для надёжной защиты чувствительной аппаратуры от вибрационных и ударных нагрузок. Он способен выдерживать рабочую нагрузку до 1 кгс (примерно 9.8 Н). Этот компонент играет ключевую роль в обеспечении долговечности и стабильной работы электронного и другого оборудования, эксплуатируемого в условиях механических воздействий.
Назначение и области применения
Амортизаторы серии АПН созданы для эксплуатации в сложных и агрессивных условиях, таких как:
-
Интенсивная вибрация: Эффективно снижает воздействие вибраций в широком диапазоне частот.
-
Ударные нагрузки: Смягчает последствия единичных или многократных ударов.
-
Линейные ускорения: Компенсирует воздействие ускорений.
-
Агрессивные среды: Устойчив к запыленности, воздействию морского тумана, повышенной солнечной радиации и резким перепадам температур.
АПН-1 кгс широко применяется в:
-
Авионике: Защита бортового оборудования летательных аппаратов.
-
Промышленной электронике: Оборудование на производственных линиях, станки, робототехника.
-
Системах управления: Стабилизация датчиков и чувствительных элементов.
-
Военной технике: Аппаратура, работающая в экстремальных условиях.
Конструктивные особенности

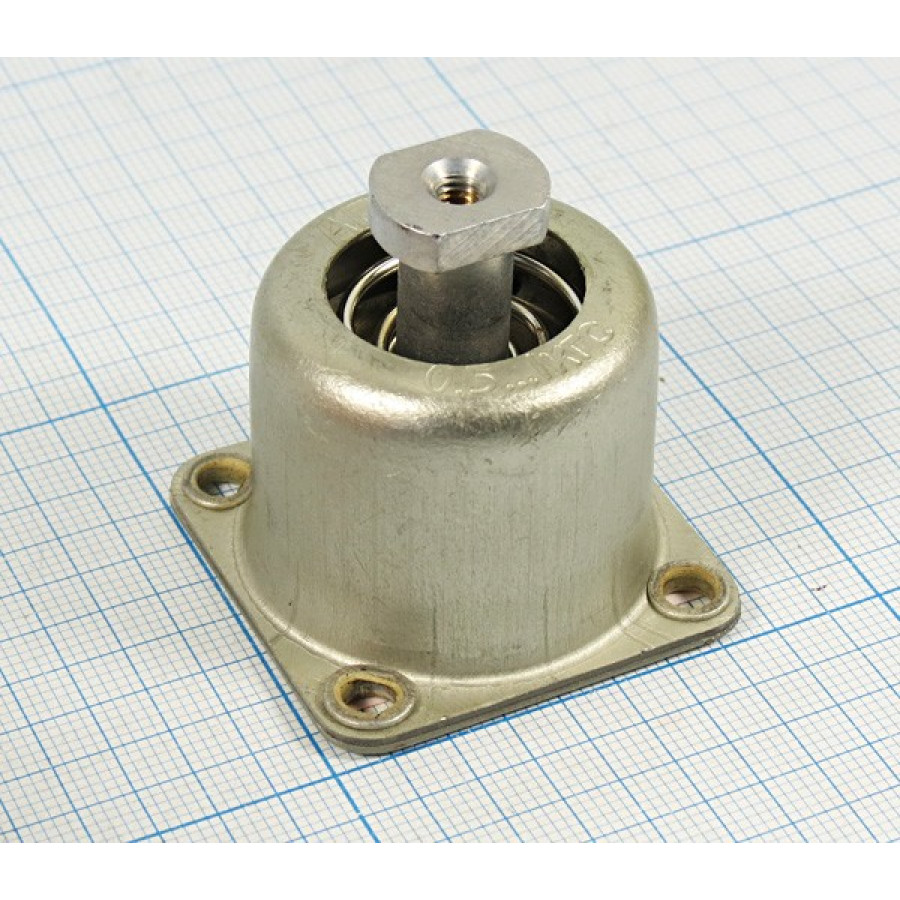

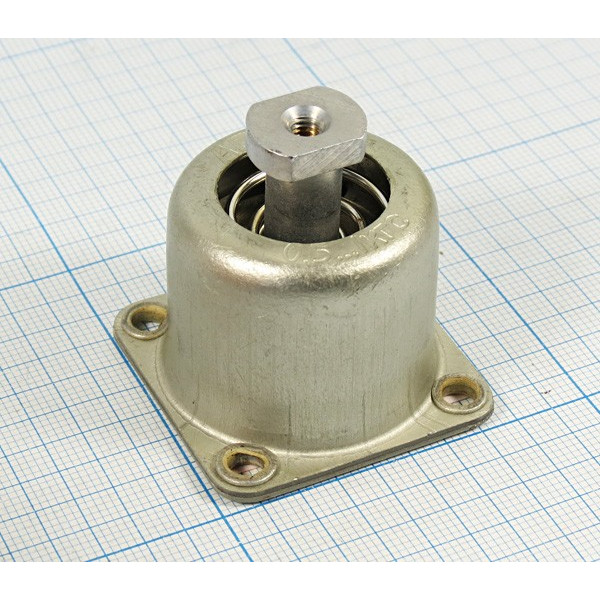

Амортизатор АПН-1 выполнен в цилиндрическом корпусе из коррозиеустойчивого сплава, который крепится к опорной поверхности с помощью четырёх отверстий на пластине. Внутри корпуса находится рабочая пружина в сочетании с резиновым баллоном. При деформации пружины, воздух из баллона вытесняется через специальное отверстие, обеспечивая эффект "затухания" (демпфирования). Это позволяет эффективно гасить внешние механические колебания и удары.
Амортизаторы АПН также отличаются:
-
Пылеустойчивостью.
-
Сохранением работоспособности в условиях инея и росы.
-
Устойчивостью к развитию плесневых грибков.
Технические характеристики
-
Нагрузка на один амортизатор:
-
Минимальная: 0.5 кгс (4.9 Н)
-
Номинальная (средняя): 0.75 кгс (7.35 Н)
-
Максимальная: 1 кгс (9.8 Н)
-
-
Защита от вибрации:
-
Диапазон частот: 30−2000 Гц
-
Максимальное ускорение: до 50 g
-
Амплитуда смещения: не более 1.5 мм
-
-
Защита от ударных нагрузок:
-
Ускорение: до 12 g
-
Длительность ударного импульса: 20−40 мс
-
-
Защита от линейных ускорений: до 25 g (действующих вдоль и перпендикулярно оси амортизаторов)
-
Габаритные размеры (приблизительно):
-
Высота (H): 38.5 мм
-
Ширина (A): 38 мм
-
Диаметр (D): 33 мм
-
Резьба: М4-6Н
-
