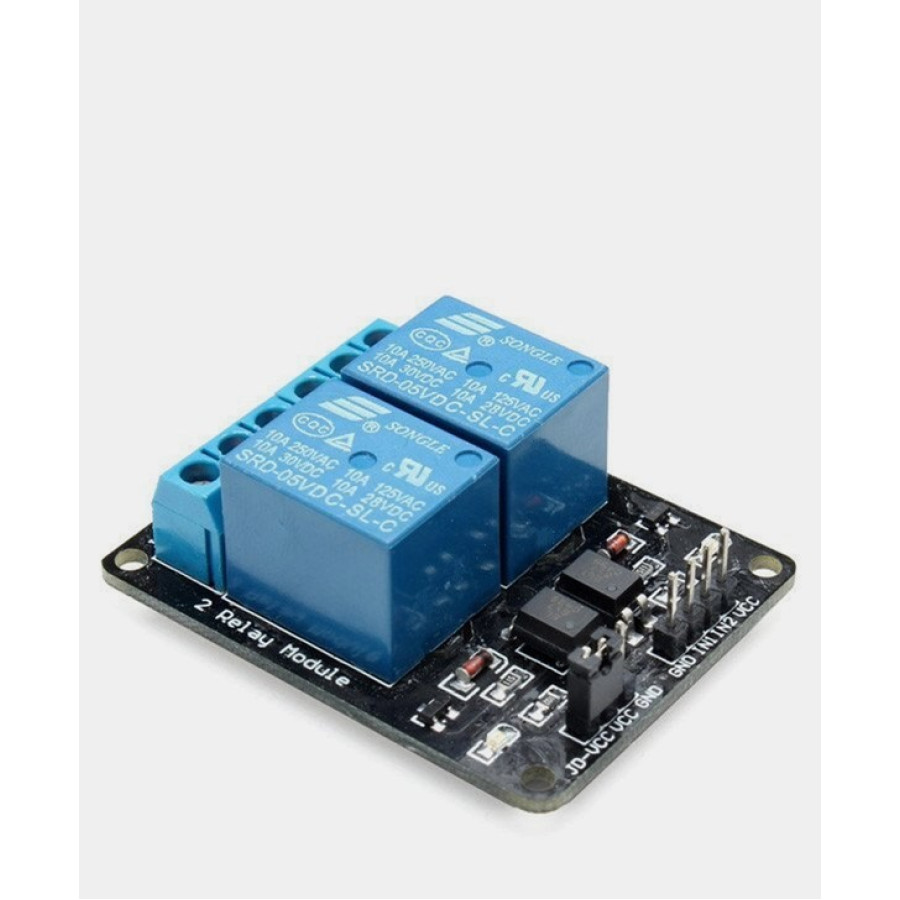

Модуль релейный 2 канала, 10A, 5V (оптопарная развязка)
Модуль релейный 2 канала, 10A, 5V (оптопарная развязка)
Модуль релейный 2-канальный – используется для управления различными приборами с большим входным током. Содержит канал управления с гальваническим разделением цепи питания обмотки реле и сигнальном цепи микроконтроллеров оптронами.
Подключение:
JD-VCC - питание +5V
VCC - питание +5V
GND - питание GND
IN1 - вывод реле 1
IN2 - вывод реле 2
VCC - питание
NC1 - нормально замкнутый
COM1 - центральный
NO1 - нормально разомкнутый
NC2- нормально замкнутый
COM2 - центральный
NO2 - нормально разомкнутый
- Напряжение питания: 5V
- Потребляемый ток: 30-40mA
- Номинальный ток нагрузки: 10 А
- Сигнал включение: 0V (низкий уровень)
- Оптическая изоляция: есть
- Тип реле: электромеханическое
- Коммутируемое напряжение: 250VAC, 30VDC
- Размер: 50,5x32,5x17mm
