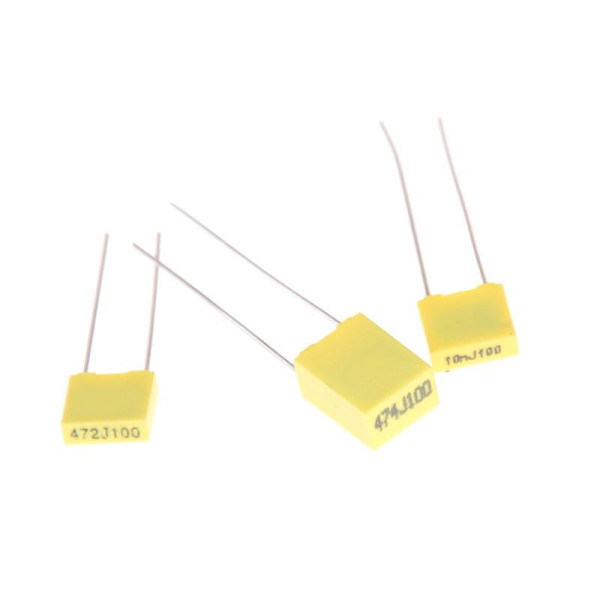

Корректирующий конденсатор CL71 0.68мкФ-100В
Корректирующий конденсатор CL71 0.68мкФ-100В
Корректирующий конденсатор CL71 с ёмкостью 0.68 мкФ и рабочим напряжением 100 В — это тип плёночного конденсатора, обычно изготовленного с использованием металлизированной полиэфирной (лавсановой) плёнки. Он предназначен для стабильной работы в цепях постоянного, переменного и пульсирующего тока, а также в импульсных режимах. Конденсаторы серии CL71 отличаются хорошей надёжностью, низкими потерями, стабильными электрическими характеристиками и способностью к самовосстановлению после пробоя, что делает их идеальными для широкого круга электронных применений.
Преимущества товара:
-
Надёжность и стабильность: Благодаря качественным материалам и технологии производства, конденсаторы CL71 обеспечивают стабильную работу в широком диапазоне условий эксплуатации.
-
Низкие потери (низкий tanδ): Это обеспечивает высокую эффективность в цепях переменного тока и снижает нагрев конденсатора, что особенно важно для высокочастотных приложений.
-
Хорошие электрические характеристики: Подходят для точной фильтрации, развязки, связи сигналов и использования в импульсных схемах, где требуется точное время отклика.
-
Эффект самовосстановления: В случае локального пробоя диэлектрика, тонкий слой металла испаряется вокруг точки пробоя, предотвращая короткое замыкание и сохраняя работоспособность конденсатора (хотя и с минимальным уменьшением ёмкости).
-
Компактные размеры: Плёночные конденсаторы данного типа могут иметь относительно небольшие габариты для своей ёмкости и напряжения, что упрощает их интеграцию в плотные печатные платы.
-
Широкий температурный диапазон: Обычно работают в диапазоне температур от −40 до +105/110 °C, что подтверждает их пригодность для различных климатических условий.
Конденсаторы CL71 класса "корректирующие" или "плёночные" широко применяются в радиоэлектронной аппаратуре для выполнения следующих функций:
-
Коррекция частотных характеристик: Используются в цепях обратной связи, фильтрах, эквалайзерах для формирования нужной амплитудно-частотной характеристики сигнала.
-
Развязка по постоянному току (DC Blocking): Предотвращают прохождение постоянного тока между каскадами схемы, пропуская при этом переменный сигнал.
-
Сглаживание и фильтрация: Могут использоваться в фильтрах низких частот или в цепях питания для сглаживания пульсаций и подавления шумов.
-
Связь (Coupling): Передают переменный сигнал между каскадами схемы, блокируя постоянную составляющую, что важно для сохранения целостности сигнала.
-
Шунтирование (Bypassing/Decoupling): Отклоняют высокочастотные шумы или помехи на землю, обеспечивая стабильное питание для активных компонентов, особенно микросхем.
-
Временные цепи и генераторы: Применяются в схемах формирования импульсов, таймеров и генераторов для обеспечения точных временных задержек.
-
Снижение помех: В шумоподавляющих цепях и устройствах, где требуется эффективное подавление высокочастотных шумов и электромагнитных помех.
Подробные характеристики (типовые для серии CL71):
-
Тип: Металлизированный полиэфирный (лавсановый) плёночный конденсатор
-
Модель/Серия: CL71
-
Номинальная ёмкость: 0.68 мкФ (микрофарад)
-
Номинальное напряжение: 100 В (постоянного тока)
-
Допустимое отклонение ёмкости: Обычно ±5% (маркируется буквой J) или ±10% (маркируется буквой K).
-
Тангенс угла потерь (tanδ): Низкий, как правило, ≤0.01 при 1 кГц (для 0.68 мкФ).
-
Сопротивление изоляции: Высокое, обычно ≥5000 МОм⋅мкФ или ≥15000 МОм (для C≤0.33 мкФ).
-
Диапазон рабочих температур: От −40 до +105/110 °C.
-
Конструкция: Окукленный (залит эпоксидной смолой), с радиальными выводами.
-
Шаг выводов: (Требует уточнения по конкретной серии/производителю, например, 5 мм,7.5 мм,10 мм и т.д.)
-
Исполнение: Неполярный.
