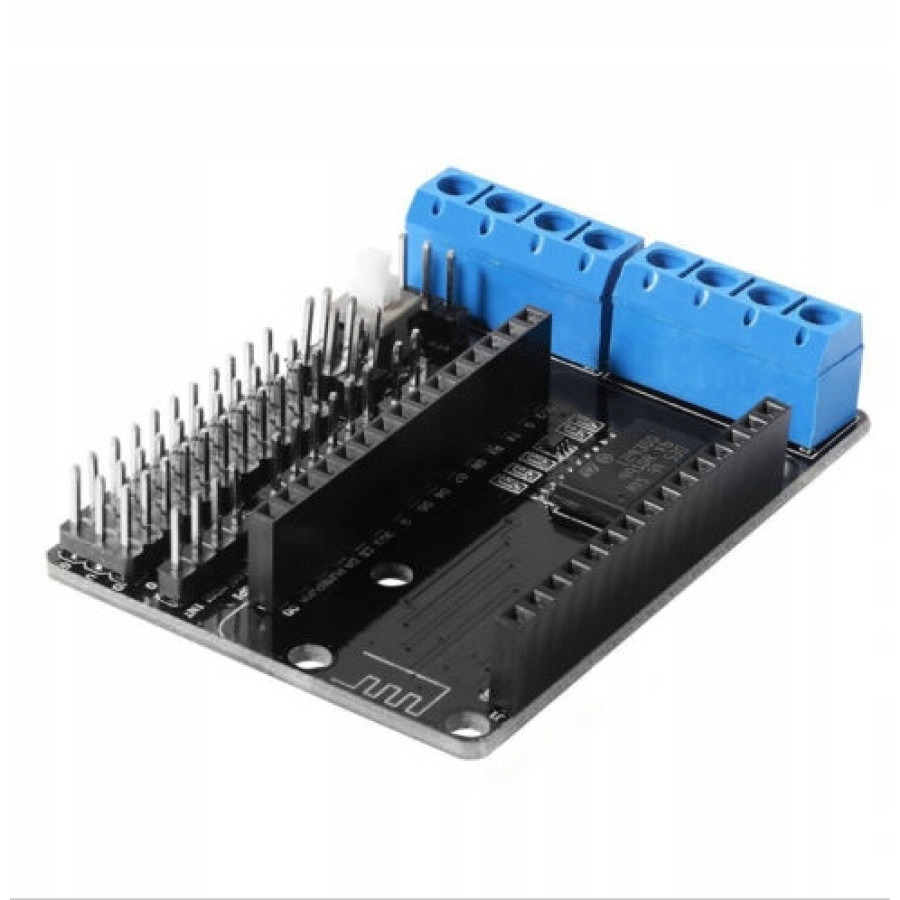

L293D плата драйвера двигателя для ESP8266 ESP12E
L293D плата драйвера двигателя для ESP8266 ESP12E
Плата расширения с микросхемой L293D для управления двигателями напрямую с модуля ESP8266 ESP-12E или плат NodeMCU. Позволяет подключать и управлять двумя двигателями постоянного тока или одним биполярным шаговым двигателем без дополнительных переходников
-
Компактный форм‑фактор: легко устанавливается поверх ESP-12E или NodeMCU V2, не занимает много места
-
Двойной H‑мост L293D: независимо управляет двумя DC‑двигателями или одним шаговым
-
ШИМ‑управление скоростью: позволяет плавно регулировать обороты моторов через PWM‑выходы ESP8266
-
Защита от обратного тока: встроенные flyback‑диоды предохраняют модуль и контроллер при индуктивных нагрузках
-
Широкий диапазон питания моторов: от 4,5 В до 36 В, подходит для разных типов батарей и источников питания
-
Микросхема драйвера: L293D (два канала H‑моста)
-
Количество каналов: 2 канала для DC‑двигателей или 1 биполярный шаговый двигатель
-
Логическое питание: 3,3 В (с ESP8266)
-
Питание двигателей: 4,5 – 36 В
-
Макс. ток на канал: 600 мА номинал, до 1,2 А кратковременно
-
Управление скоростью: PWM‑сигналы с ESP8266 (D1/D2 …)
-
Защитные диоды: встроенные flyback‑диоды на каждый канал
-
Габариты модуля: ~68,6 × 53,4 × 14 мм
-
Вес: ~20 г
