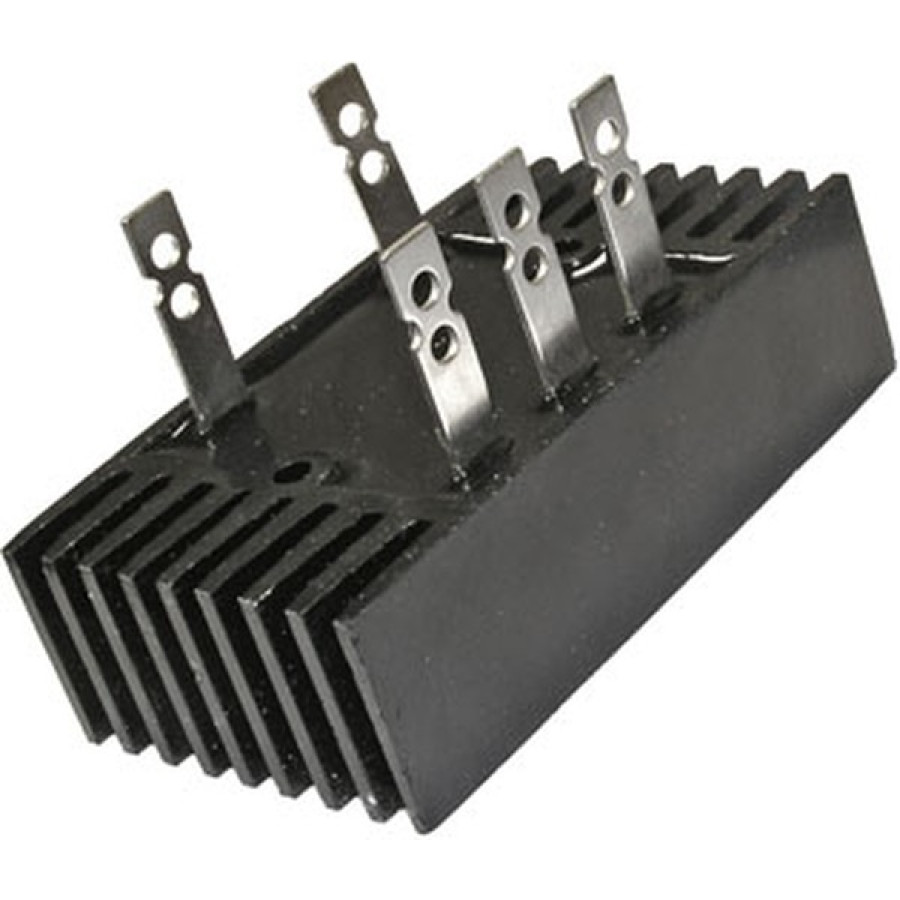

Трёхфазный выпрямительный мост SQL100A-16 предназначен для преобразования трёхфазного переменного тока в пульсирующий постоянный. Выдерживает постоянный ток 100 А и обратное напряжение 1600 В. Корпус алюминиевый радиаторного типа 60×100 мм с двумя отверстиями Ø6,5 мм под М6 болты для установки на внешний радиатор. Внутри — компаундированная шестидиодная сборка по схеме «звезда Ларионова». Применяется в сварочных инверторах, зарядных станциях, преобразователях частоты, источниках питания 380 В, генераторных установках. Прямая замена аналогов SQL100A-16, SQL100-16, BR100-16.

Ключевые характеристики
• Тип: трёхфазный диодный мост (6 диодов)
• Постоянный ток нагрузки: 100 А
• Повторное импульсное обратное напряжение: 1600 В
• Падение напряжения: ≤ 1,4 В
• Конфигурация: мост Гретца / звезда Ларионова
• Корпус: алюминиевый радиаторный 60 × 100 × 55 мм
• Отверстия крепления: 2 × Ø6,5 мм (шаг 80 мм)
• Выводы: клеммы «~» и «+ / –» маркированы на корпусе
• Напряжение изоляции: 2500 В
• Рабочая температура: –40 °C … +150 °C
• Сертификаты: RoHS, REACH
• Происхождение: Китай
• Вес: ≈ 315 г
