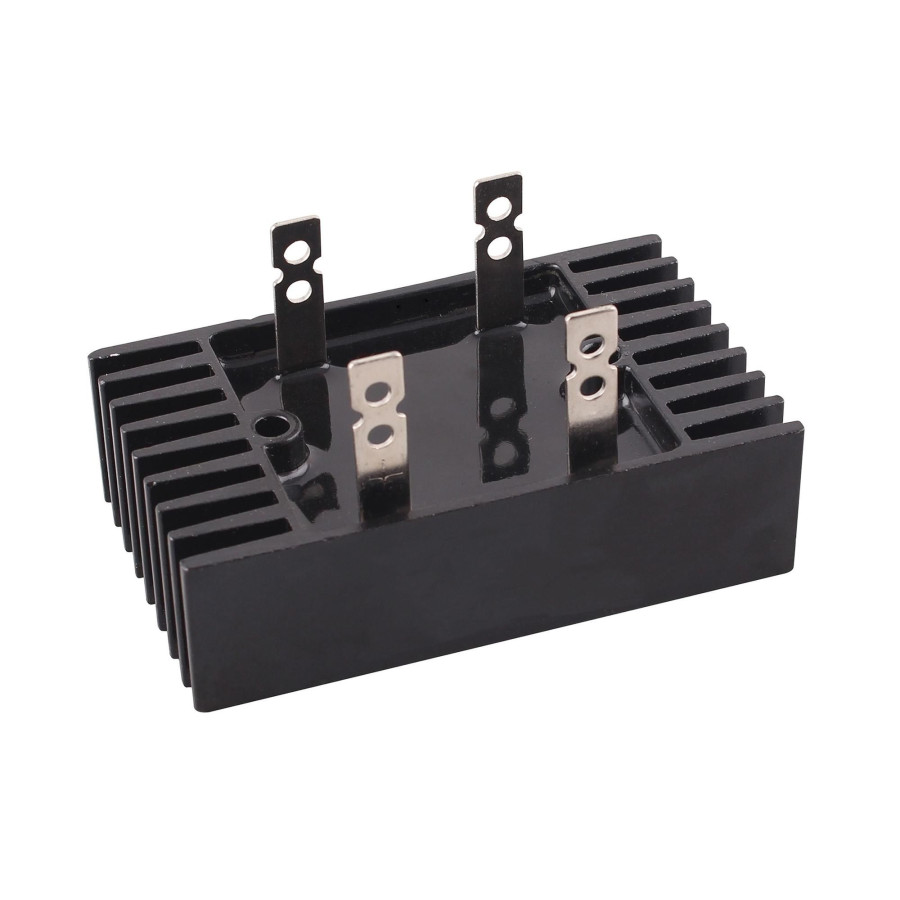

QL100A-10 — однофазный диодный мост 100 А / 1200 В в алюминиевом корпусе 60 × 100 мм. Используется для выпрямления переменного тока в мощных источниках питания, зарядных станциях, инверторах, сварочных аппаратах и промышленных преобразователях. Корпус с интегрированным радиатором обеспечивает эффективное охлаждение и позволяет работать на полную мощность без дополнительного радиатора. Четыре винтовые клеммы M6 обеспечивают надёжное подключение кабеля сечением до 25 мм². Компонент соответствует стандарту JB/T 8949.1 и требованиям ТР ТС 004/2011, допущен к эксплуатации на всей территории Российской Федерации.

Ключевые характеристики

• Постоянный прямой ток: 100 А (Tc = 55 °C)

• Повторяемое обратное напряжение: 1200 В

• Пиковый импульсный прямой ток (8,3 мс): 600 А

• Прямое падение напряжения: ≤ 1,4 В (при 100 А)

• Обратный ток: ≤ 10 мкА (25 °C)

• Корпус: алюминиевый 60 × 100 × 30 мм

• Клеммы: винтовые M6, шаг 30 мм

• Рабочий диапазон температур: –40 °C…+150 °C (Tj)

• Масса: ≈ 230 г

• Монтаж: крепление к радиатору или DIN-рейке

• Применение: БП, зарядники, сварка, ИБП, промышленная автоматика
