Микросхема CD4093BE — это универсальный интегральный компонент из серии CMOS (Complementary Metal-Oxide-Semiconductor) логических элементов 4000-й серии. Эта конкретная модель содержит четыре независимых двухвходовых логических элемента 2И-НЕ (NAND), каждый из которых имеет на входах триггер Шмитта. Это ключевая особенность, делающая CD4093BE особенно ценной.

Триггеры Шмитта на входах обеспечивают гистерезис, что означает, что пороги переключения для нарастающего и спадающего сигнала отличаются. Это свойство крайне полезно для:

• Формирования импульсов: Преобразование медленно меняющихся или "зашумленных" аналоговых сигналов в чистые цифровые импульсы с крутыми фронтами.

• Повышения помехоустойчивости: Защита от ложных срабатываний и дребезга контактов в цифровых схемах, например, при чтении сигналов с механических кнопок или датчиков в условиях шума.

• Генерации колебаний: Построение простых, но стабильных генераторов (мультивибраторов) без использования внешних RC-цепочек для формирования гистерезиса.

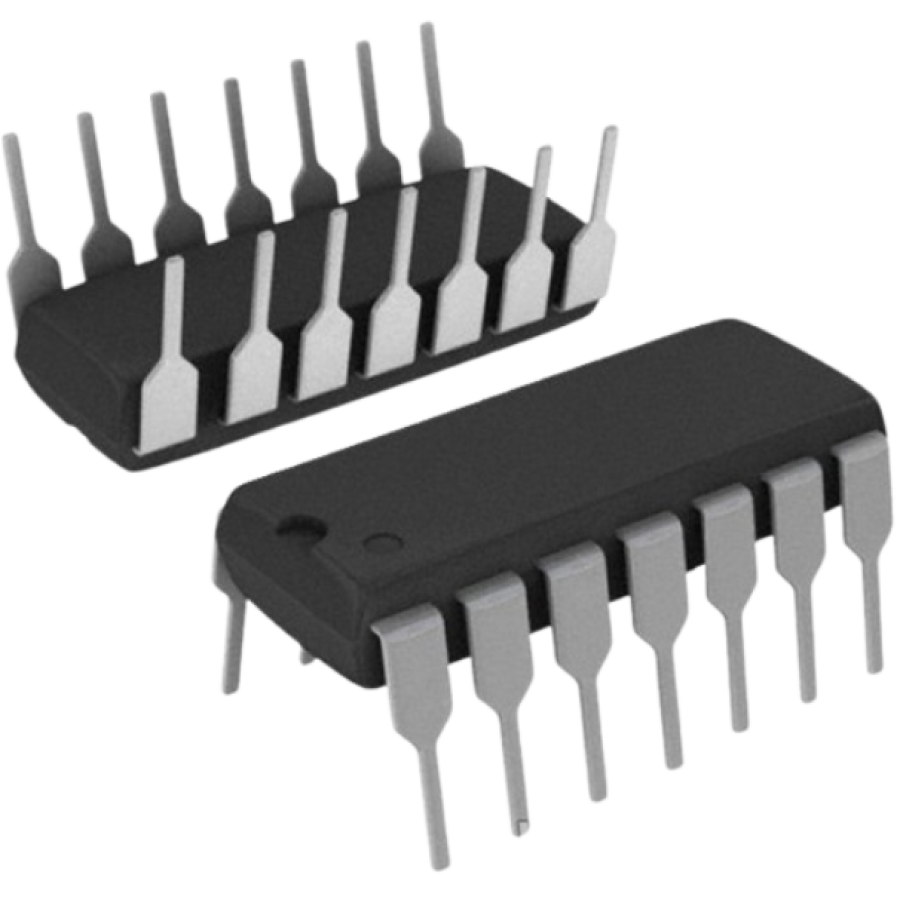

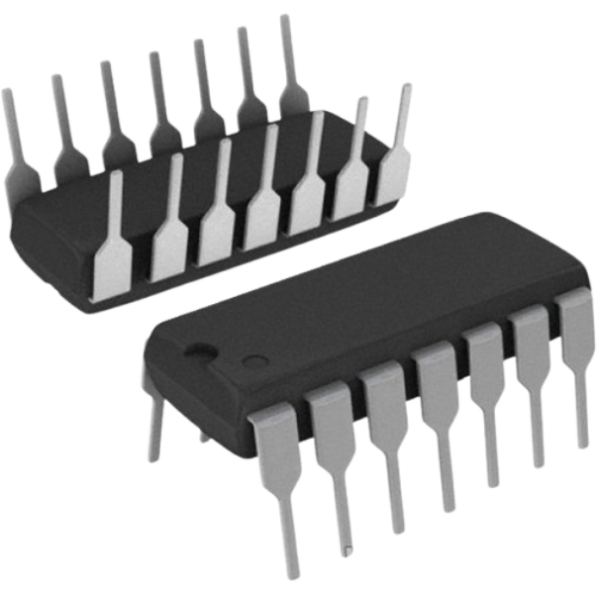

CD4093BE (иногда просто CD4093B) является стандартным компонентом для широкого диапазонa напряжений питания от 3 В до 18 В, что делает ее совместимой как с низковольтными, так и с более высоковольтными цифровыми системами. Корпус DIP14 (Dual In-line Package с 14 выводами) удобен для макетирования, обучения и ремонта, так как легко монтируется в отверстия на печатной плате или макетной плате.

Аналог КР1561ТЛ1 (или К561ТЛ1): В российской радиоэлектронике и бытовой технике часто встречается отечественный аналог КР1561ТЛ1, который полностью функционально совпадает с CD4093BE. Это делает CD4093BE отличной заменой или альтернативой при необходимости ремонта или разработки новых устройств на базе отечественных схем.
