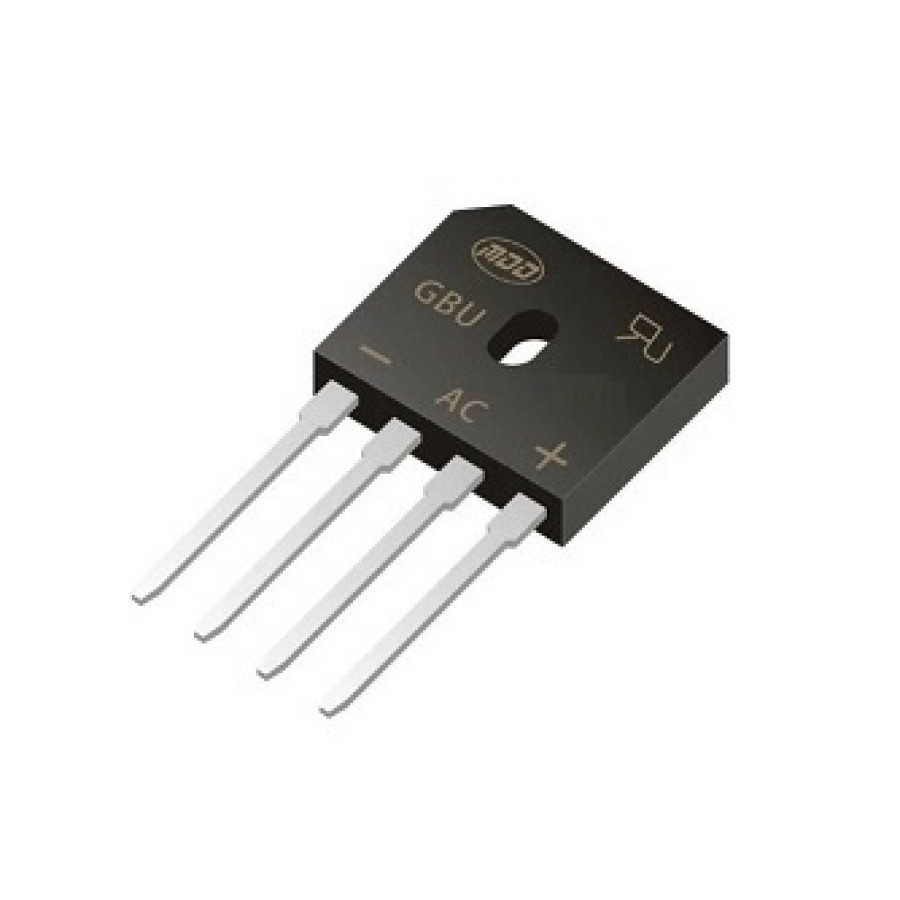

GBU1510 — однофазный диодный мост 15 А / 1000 В в компактном пластиковом корпусе GBU. Разработан для настольных и встраиваемых источников питания, зарядных устройств, бытовой техники, LED-драйверов и промышленной автоматики. Низкое прямое падение напряжения (1,0–1,1 В) и высокая ударная токовая нагрузка (до 240 А) обеспечивают надёжную работу в сетях 220 В и защиту от перенапряжений. Корпус GBU с 4-мя пластинчатыми выводами (шаг 5,08 мм) легко монтируется на печатную плату и отводит тепло без дополнительного радиатора при токах до 8–10 А. Компонент соответствует RoHS и ТР ТС 004/2011, допущен к продаже и использованию на всей территории Российской Федерации.

Ключевые характеристики

• Максимальный средний прямой ток: 15 А

• Повторяемое обратное напряжение: 1000 В

• Пиковый импульсный прямой ток (8,3 мс): 240 А

• Прямое падение напряжения: 1,0–1,1 В (при 15 А)

• Обратный ток: ≤ 10 мкА (25 °C)

• Рабочий диапазон температур: –55 °C…+150 °C

• Корпус: GBU (4 вывода, ширина 22 мм, высота 3,5 мм)

• Масса: ~6,6 г

• Установка: THT/радиатор

• Применение: БП, адаптеры, LED-драйверы, бытовая техника, промышленные контроллеры
