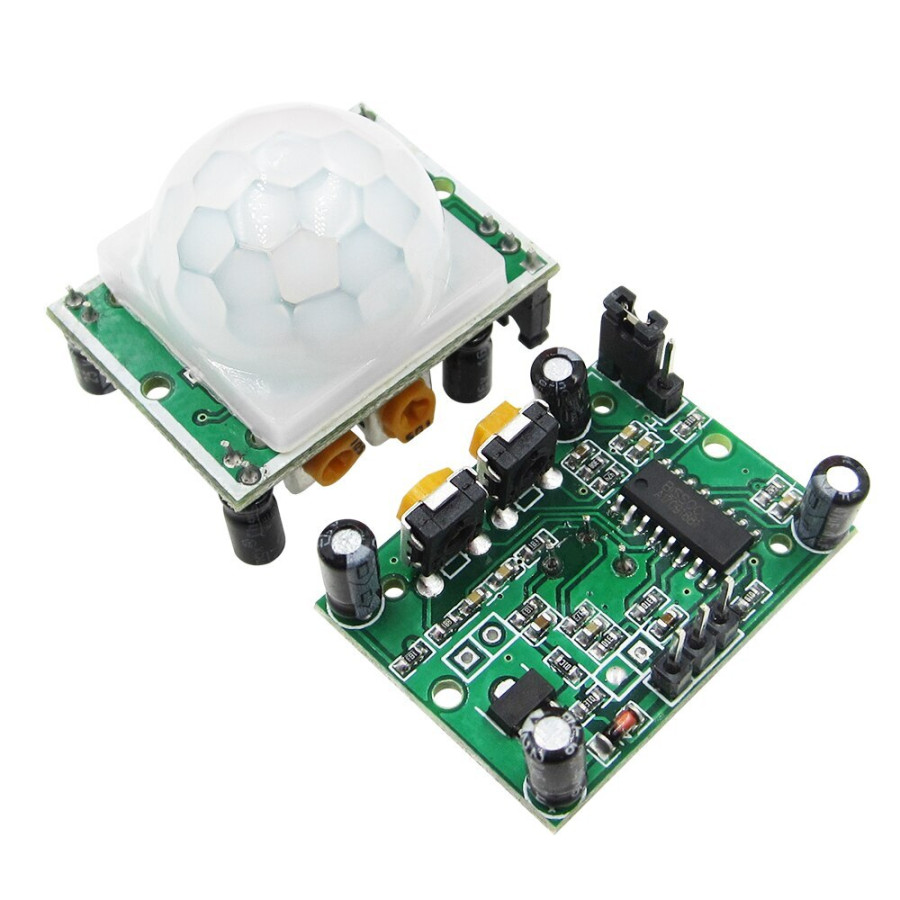

Инфракрасный пассивный PIR‑датчик HC‑SR501 — популярный модуль для обнаружения движения людей или животных на расстоянии 3–7 м, угол обзора до 120°–140° . Управляет двумя встроенными потенциометрами: один регулирует дистанцию обнаружения (3–7 м), второй — время удержания сигнала (5–300 с) . Модуль включает микросхему BISS0001, стабилизатор и чувствительный ИК‑датчик 500BP под линзой Френеля, повышающей чувствительность .

Питается от 4.5–20 В DC, потребляя всего ≈50 мкА в покое и до 110–50 мА в активном режиме . Выходной сигнал TTL-уровня — HIGH ≈3.3 В, LOW = 0 В . После включения модуль калибруется (~30–60 сек), далее готов к работе .

Преимущества товара

• Регулируемая зона и время срабатывания: гибко настраиваются чувствительность (3–7 м) и задержка (5–300 с).

• Два режима работы (L/H):
    • H — удержание сигнала при движении;
    • L — единичный импульс на каждое событие.

• Широкий диапазон питания: 4.5–20 В, легко интегрируется с 5 В и 12 В системами.

• Низкое энергопотребление в режиме ожидания: менее 50 мкА.

• Надёжная конструкция: ИК‑линза Френеля, микросхема BISS0001, защита от ложных срабатываний.

• Простота подключения: всего три контакта (VCC, GND, OUT) и два регулятора.

• Универсальность применения: умный дом, охрана, освещение, DIY‑проекты.

• Высокая чувствительность: фиксирует даже мелкое движение — человек, животное .
