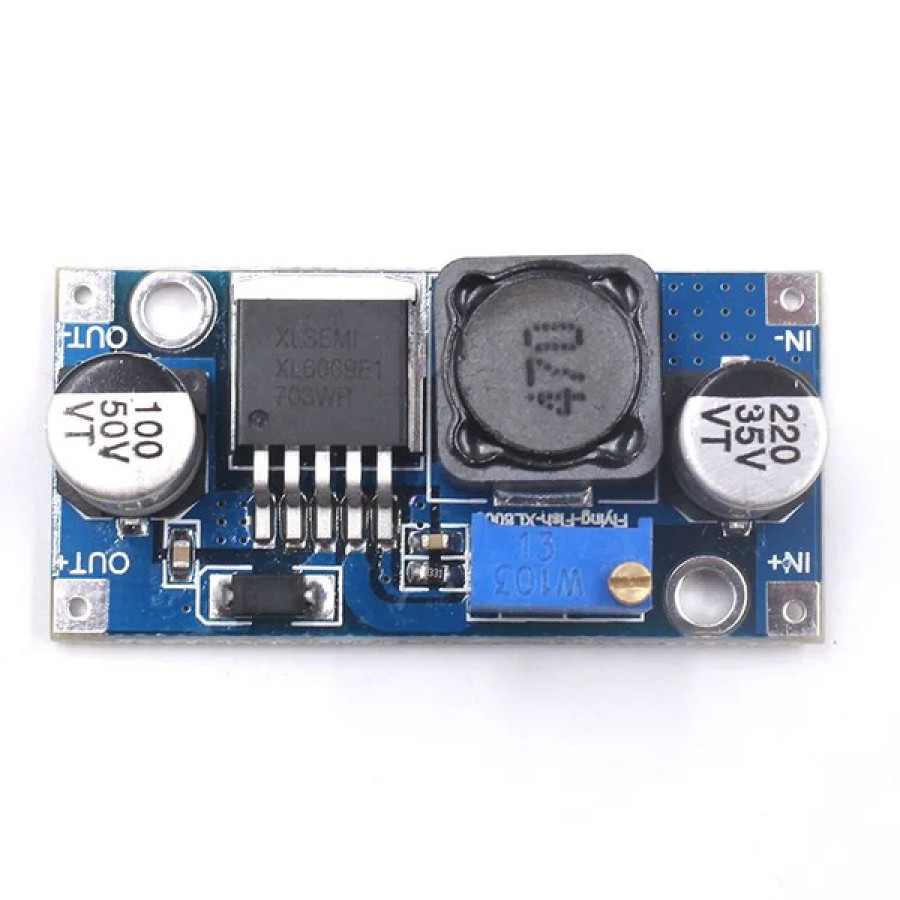

XL6009E1 — это современный высокочастотный DC–DC буст‑конвертер на основе микросхемы XL6009E1, обеспечивающий эффективное повышение напряжения. Подходит для эксплуатации при входном диапазоне 3–32 В, а его выходное напряжение можно плавно регулировать от 5 до 35 В с помощью многооборотного подстроечного резистора. Конвертер работает на частоте 400 кГц, что позволяет использовать компактные фильтры и уменьшить габариты платы до около 43 × 21 × 14 мм .

Благодаря встроенной силовой MOSFET‑структуре и архитектуре управления током, модуль устойчив к перегрузкам и обеспечивает стабильно регулируемый выход даже при изменении входного напряжения. Кроме того, предусмотрены функции внутренней термозащиты и ограничения тока, что повышает надёжность и срок службы .

Преимущества

• Широкий диапазон питания — работает от 3 до 32 В, что позволяет подключать батареи, аккумуляторы, адаптеры .

• Регулировка выходного напряжения — многооборотный потенциометр (25 оборотов) обеспечивает точную настройку .

• Высокий ток нагрузки — до 4 А, а при условии дополнительного охлаждения — стабильные 3 А .

• Компактность — благодаря 400 кГц можно использовать небольшие элементы, размер модуля — всего ≈ 43 × 21 × 14 мм, вес ~10–15 г.

• Высокая эффективность — КПД до 94 %, что минимизирует потери энергии .

• Надёжные режимы защиты — имеется термозащита, ограничение входного тока, а также возможность подключения выключателя EN и платы защиты при коротких замыканиях .
