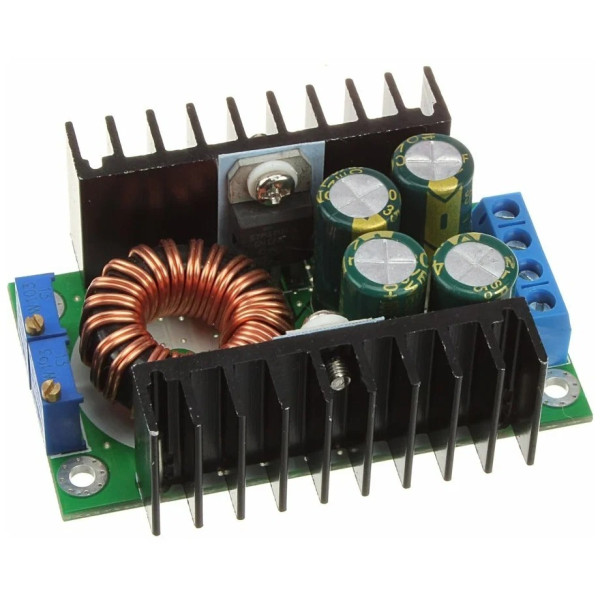

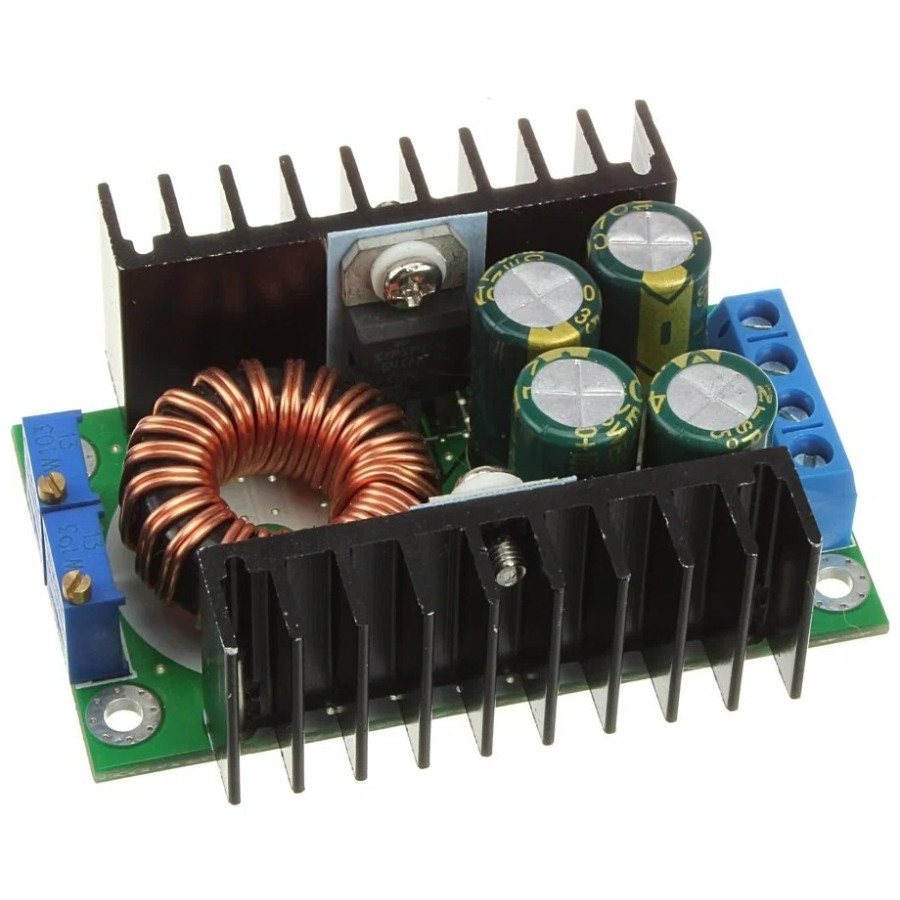

XL4016 8А 280Вт DC-DC понижающий преобразователь с регулятором тока
XL4016 8А 280Вт DC-DC понижающий преобразователь с регулятором тока
Артикул: #XL4016 8А 280Вт DC-DC
Товар в наличии
Мощный понижающий (buck) DC-DC преобразователь на базе микросхемы XL4016, предназначен для преобразования высокого входного напряжения (до 40 В) в стабилизированное выходное напряжение с возможностью регулировки тока. Подходит для зарядки аккумуляторов, питания светодиодов, двигателей и других нагрузок до 8 А.
- Модель: QSKJ QS-2405CCBD-12A / PW821 / аналог
- Конструкция: неизолированный, понижающий, импульсный, асинхронный
- Рабочее напряжение
- Входное: 3.5 ~ 40 В, блокируемое: менее 3.3 В
- Выходное: 1.25 ~ 35 В
- Потери напряжения (без нагрузки), макс: 0.2 В
- Ток нагрузки
- продолжительный: до 5 А
- кратковременный: до 8 А (требуется усиленное охлаждение)
- Мощность, макс.: 280 Вт
- Чип регулятора: XL4016E1 XLSEMI
- Частота ШИМ-преобразователя в состояниях
- рабочее: 180 кГц ± 20% кГц
- короткое замыкание: 48 кГц
- Эффективность преобразования (КПД), макс.: 96%
- Управление:
- регулировка выходного напряжения вращением винта потенциометра
- регулировка нагрузочного тока вращением винта потенциометра
- Количество оборотов потенциометра: 25 ± 3
- Дополнительные функции: светодиодная индикация стадий заряда аккумуляторной батареи CC/CV
- Защита от: короткого замыкания на выходе, перегрева чипа регулятора, входного напряжения более 45В, превышения силы тока
- Контактная группа: винтовые клеммы-терминалы Ø2 мм
- Монтажные отверстия: 4 х Ø3.2 мм
- Рабочая температура: -40℃ ~ +85℃
- Размеры: 65 х 48 х 23 мм
- Вес: 65 гр
