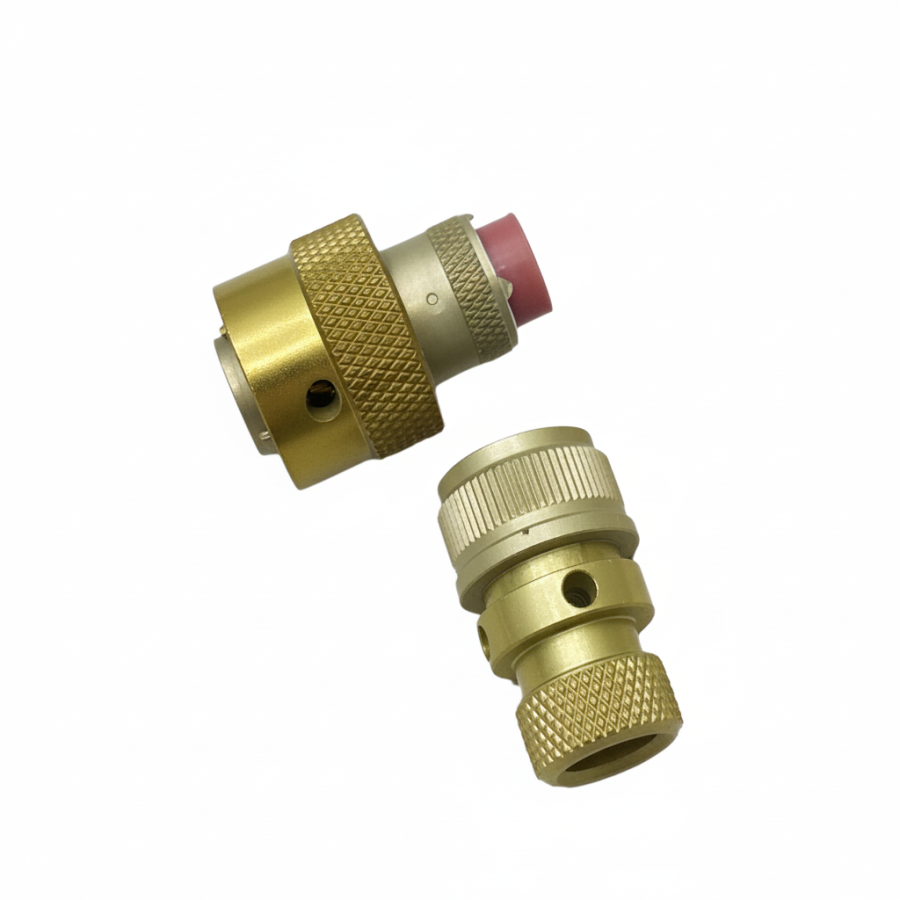

СНЦ23-4/14Р-13-б-В — кабельная розетка с обоймой под термоусаживаемую трубку и байонетным соединением, предназначенная для эксплуатации в электрических цепях постоянного и переменного тока (до 3 МГц) при амплитудном напряжении до 700 В. Используется в радиоэлектронной, измерительной и промышленной аппаратуре, включая военную и авиационную технику. Исполнение 13 обеспечивает обойму под термоусаживаемую трубку, что повышает герметичность и защиту кабеля от влаги и механических повреждений. Полярность «б» задаёт угловое положение изолятора относительно корпуса, исключающее ошибочное соединение. Всеклиматическое исполнение (В) допускает эксплуатацию при температурах от –60 °С до +200 °С и при относительной влажности до 98 %. Контакты обжимные, покрытые золотом, обеспечивают низкое переходное сопротивление и высокую надёжность.

🔑 Ключевые характеристики

• Количество контактов: 4

• Тип соединителя: розетка кабельная (Р)

• Условный диаметр корпуса: 14 мм

• Исполнение: 13 — кабельная часть с обоймой под термоусаживаемую трубку

• Полярность: «б» (угловое положение изолятора)

• Климатическое исполнение: всеклиматическое (В)

• Рабочее напряжение: до 700 В (ампл.)

• Ток на контакт: до 11 А (Ø 1 мм), до 20 А (Ø 1,5 мм), до 35 А (Ø 2 мм)

• Частота: до 3 МГц

• Сопротивление контактов: ≤ 0,004 Ом (Ø 1 мм)

• Сопротивление изоляции: ≥ 5 000 МОм

• Температурный диапазон: –60 °С … +200 °С

• Монтаж: обжимной (под опрессовку)

• Покрытие контактов: золото

• Материал корпуса: алюминиевый сплав, никелирование

• Материал изолятора: стеклотекстолит

• Механический ресурс: 500 циклов сочленений-расчленений

• Срок сохраняемости: 15 лет

• Масса: ≈ 56 г

• Технические условия: ГЕ0.364.241 ТУ
