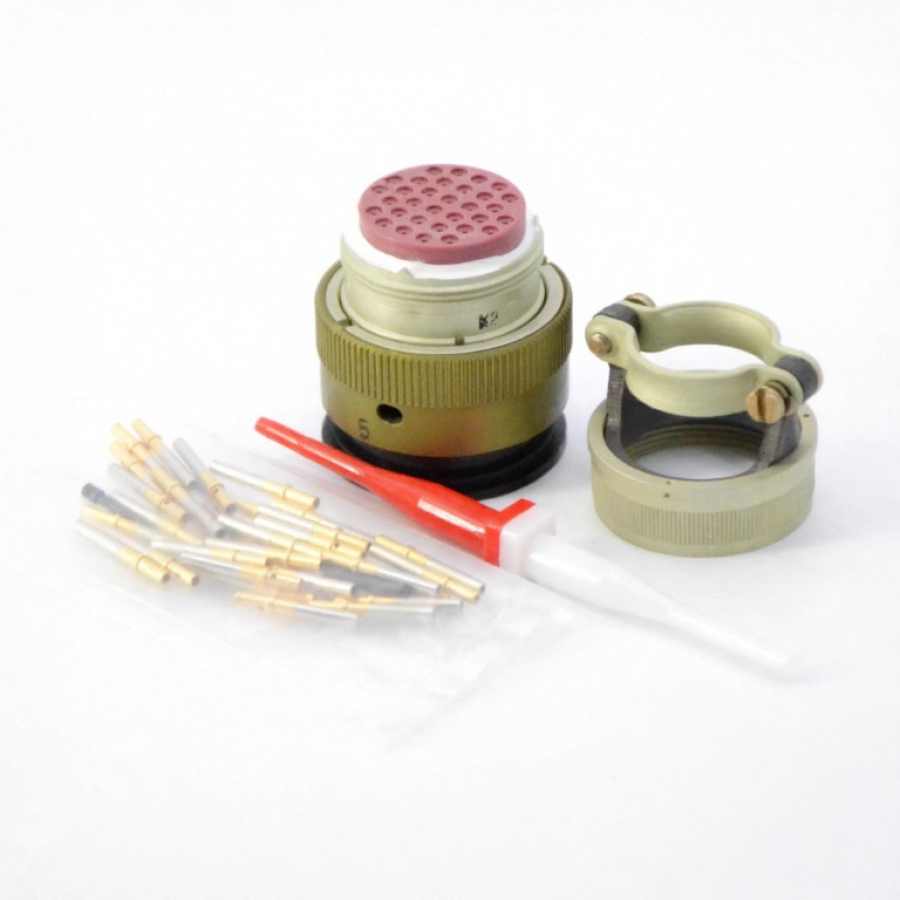

СНЦ23-32/27Р-6-Б-В — кабельная розетка с прямым кожухом, цилиндрический низкочастотный соединитель байонетного типа. Предназначена для работы в цепях постоянного и переменного тока с амплитудой до 700 В и частотой до 3 МГц. Всеклиматическое исполнение «В» обеспечивает работу от –60 °С до +85 °С. Используется в авиационной, железнодорожной и промышленной аппаратуре. Имеет 32 контакта Ø1 мм с золотым покрытием, пятишпоночную поляризацию и угловое положение изолятора «Б».

Ключевые характеристики

• Тип: кабельная розетка, прямой кожух, байонет

• Контакты: 32 × Ø1 мм, ток до 11 А на контакт, позолота

• Напряжение: 700 В амплитудное

• Частота: до 3 МГц

• Сопротивление изоляции: ≥5000 МОм

• Температурный диапазон: –60…+85 °С

• Механическая стойкость: 500 циклов сочленения

• Корпус: алюминиевый сплав, анодирование, зелёный цвет

• Поляризация: «6-Б» (5 шпонок, поворот изолятора)

• Масса: 58 г

• Стандарты: ГЕ0.364.241ТУ, НКЦС.434410.112ТУ

• Совместимость: вилки СНЦ27, СНЦ28, СНЦ29
