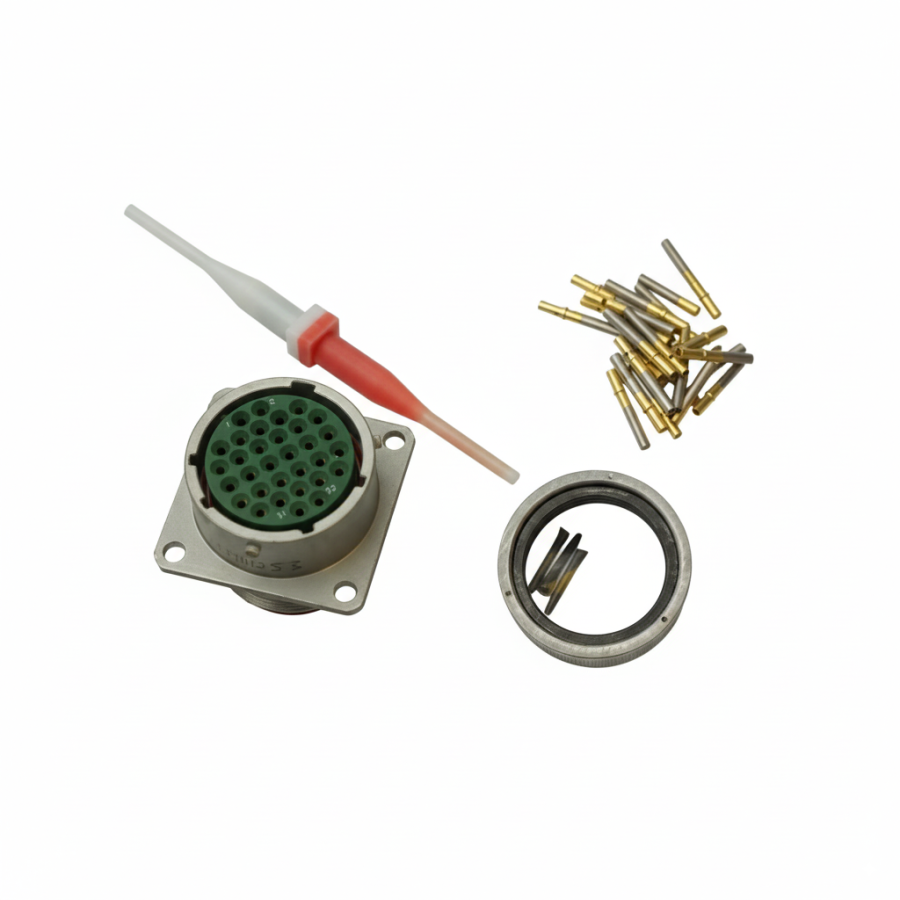

СНЦ23-32/27Р-1-а-В — приборная (блочная) розетка цилиндрического байонетного соединителя, 32 контакта, корпус Ø27 мм, исполнение «1-а»: стандартные контакты, без кожуха, поляризация «а» (изолятор повернут на 15°). Предназначена для внутреннего монтажа в платы, блоки и стенды. Обеспечивает быстрое подключение/отключение низкочастотных цепей (до 3 МГц) постоянного и переменного тока напряжением до 700 В (ампл.). Применяется в измерительных приборах, бортовых системах, промышленных модулях и лабораторных комплексах, эксплуатируемых во всеклиматических условиях. Совместима с вилками СНЦ23-32/27В-1-а-⋅ и аналогами СНЦ27/28/29, ОНЦ-БГ-1.

Ключевые характеристики

• • 32 контакта, корпус 27 мм

  • приборная розетка, внутренний монтаж, стандартные контакты, без кожуха, поляризация «а»

  • 700 В (ампл.), 9 А (Ø1,5 мм) / 5 А (Ø1 мм)

  • сопротивление контактов ≤ 4 мОм / ≤ 2,5 мОм

  • сопротивление изоляции ≥ 5000 МОм

  • ≥500 циклов сочленения

  • –60 °С…+155 °С, вибрация 1…5000 Гц, 400 м/с²

  • одиночный удар 5000 м/с², многократный 1500 м/с²

  • покрытие контактов: золото

  • всеклиматическое исполнение В по ГОСТ В 20.39.404-81

  •
